X506

Tesla Part Number
1047679-00-A
Connector
AMP 1-1456426-6
Color
BN

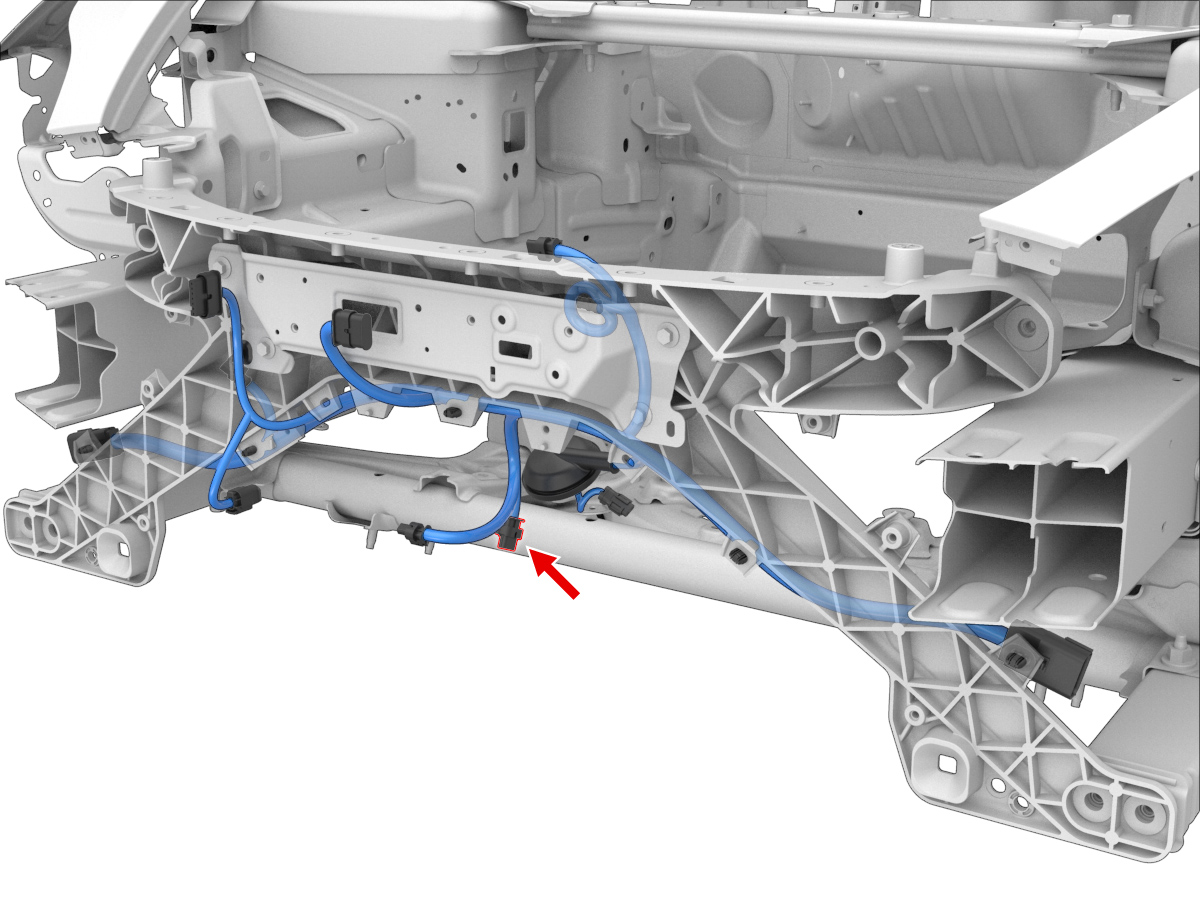

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP1418844-11.2x0.6FSGY0.35AMP967067-2
2AMP1418844-11.2x0.6FSVT0.35AMP967067-2X906M3
3AMP1418844-11.2x0.6FSYE0.35AMP967067-2X906M1
4AMP1418844-11.2x0.6FSRD0.35AMP967067-2X906M2
