X975M

Tesla Part Number
1015037-00-A
Connector
AMP 1565894-1
Color
WH

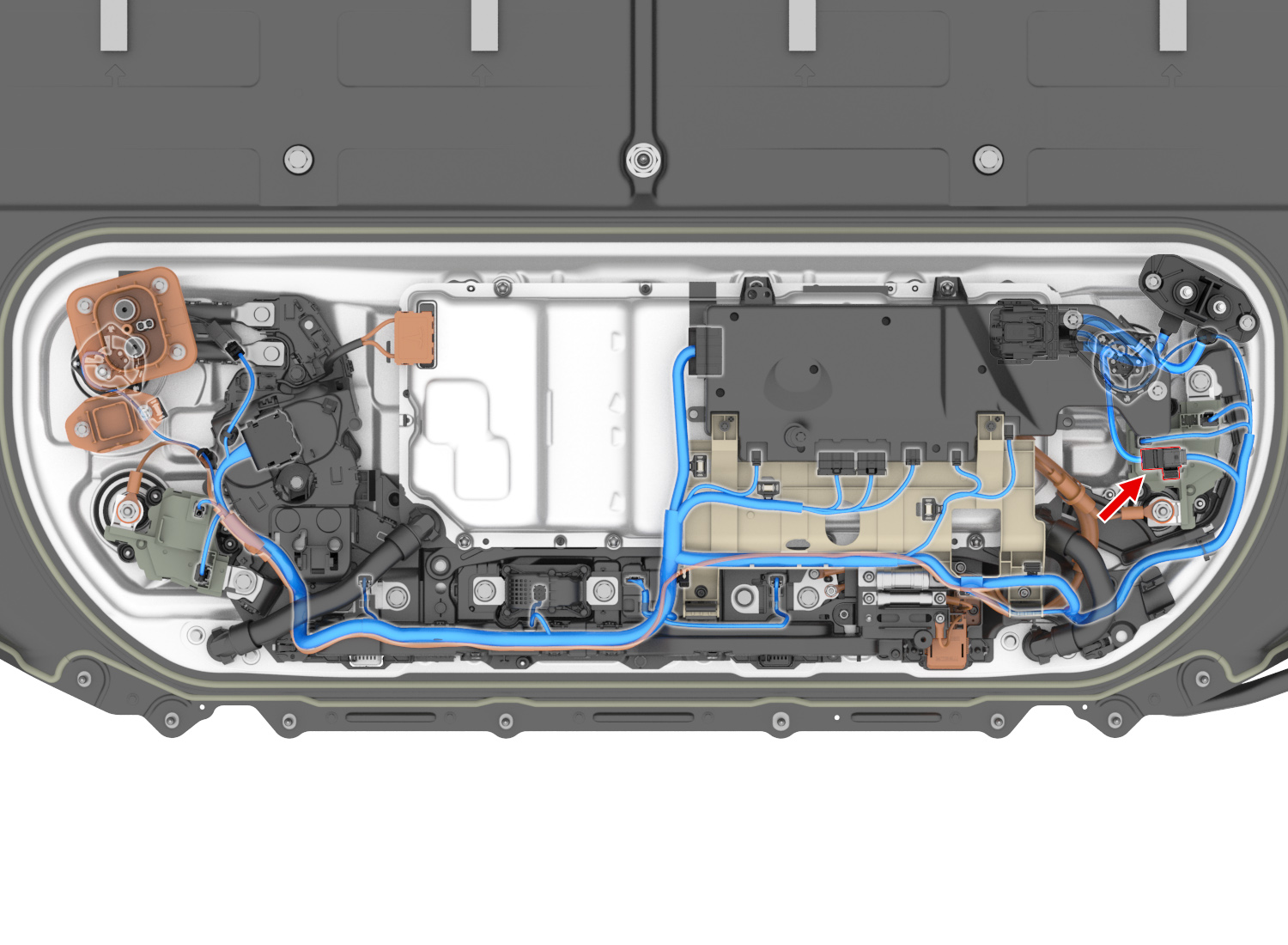

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP1376109-10.64x0.64MWH0.35X4206
2AMP1376109-10.64x0.64MRD0.35X4205
3AMP1376109-10.64x0.64MYE0.35X42010
4AMP1376109-10.64x0.64MWH0.35X42014
5AMP1376109-10.64x0.64MYE0.35X4201
6AMP1376109-10.64x0.64MRD/BK0.35X4202
7unused
8unused
9unused
10AMP1376109-10.64x0.64MYE0.35X42013
11AMP1376109-10.64x0.64MWH0.35X42012
12AMP1376109-10.64x0.64MBN0.35X4209
