X685

Tesla Part Number
1042476-00-A
Connector
SUMITOMO 6098-3802
Color
WH

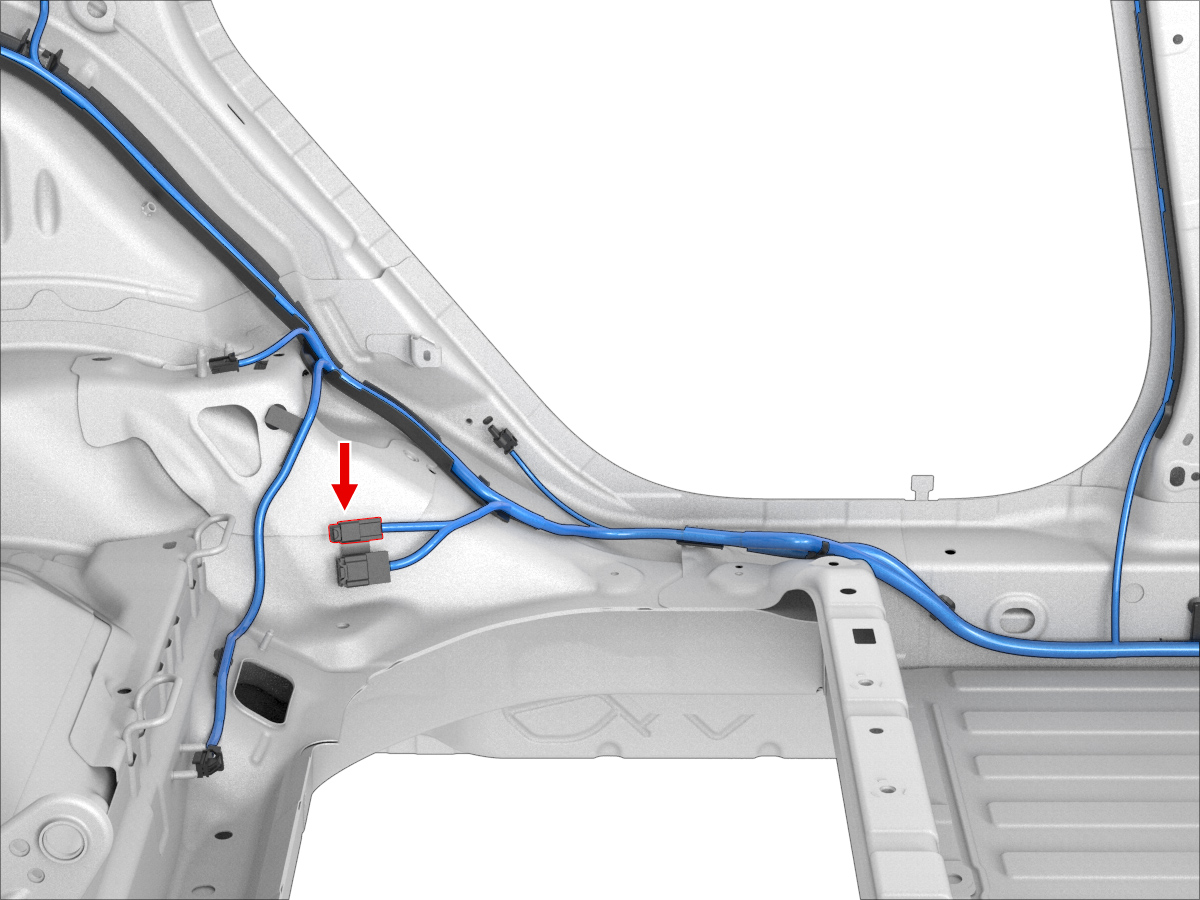

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1SUMITOMO8100-36230.64x0.64MBN0.35X0316
2SUMITOMO8100-36230.64x0.64MGN0.35X03116
3SUMITOMO8100-36230.64x0.64MRD0.35X030A5
4SUMITOMO8100-36230.64x0.64MBK0.35X03141
5unused
