X1050

Tesla Part Number
1614684-00-A
Connector
AMP 1-1564011-2
Color
BK

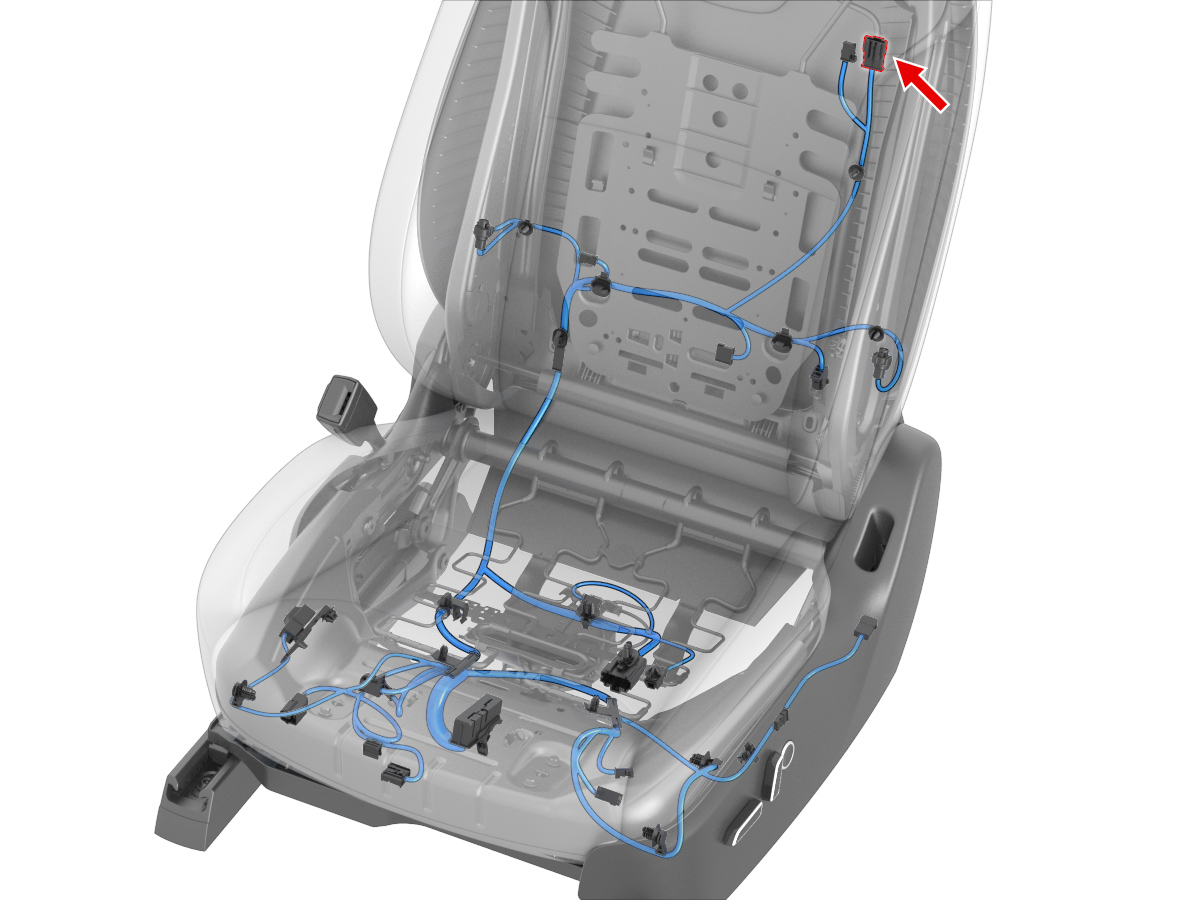

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP6-928918-10.63x0.63MWH0.35X910M2
2AMP6-928918-10.63x0.63MRD0.35X910M1
3AMP6-928918-10.63x0.63MBK0.35X910M15
4AMP6-928918-10.63x0.63MYE0.35X910M10
5AMP6-928918-10.63x0.63MGY0.35X910M9
6unused
