X452

Tesla Part Number
1645962-00-B
Connector
KSE K20F00711
Color
BK

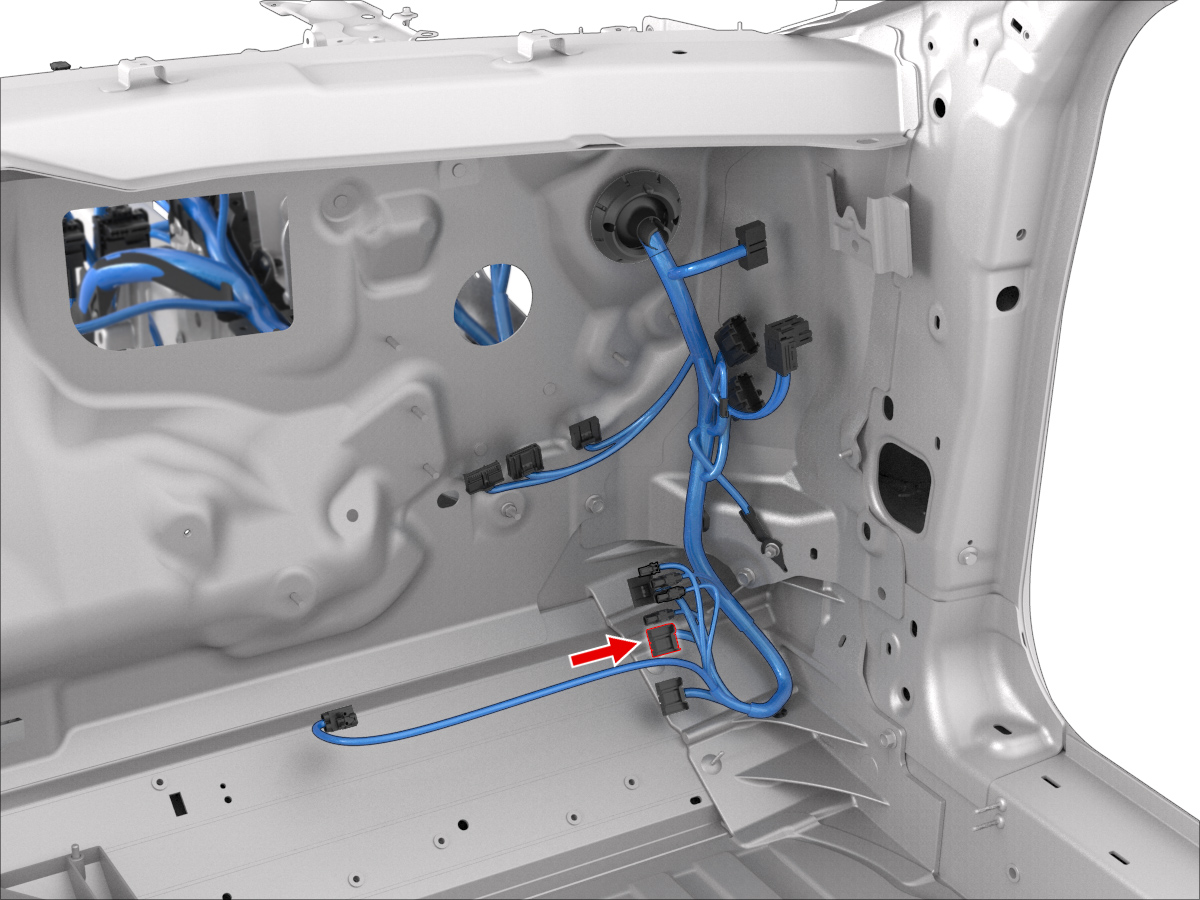

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1DELPHI355781910.64x0.64FBN/WH0.35
2DELPHI355781910.64x0.64FBN0.35
3DELPHI355781910.64x0.64FGN/WH0.35
4DELPHI355781910.64x0.64FGN0.35
5unused
6unused
7YAZAKI7116-4113-022.8x0.8FYE3.00X0124
8unused
9YAZAKI7116-4113-022.8x0.8FVT4.00X0224
10YAZAKI7116-4272-022.8x0.8FYE2.00X0113
