X681

Tesla Part Number
1614684-00-A
Connector
AMP 1-1564011-2
Color
BK

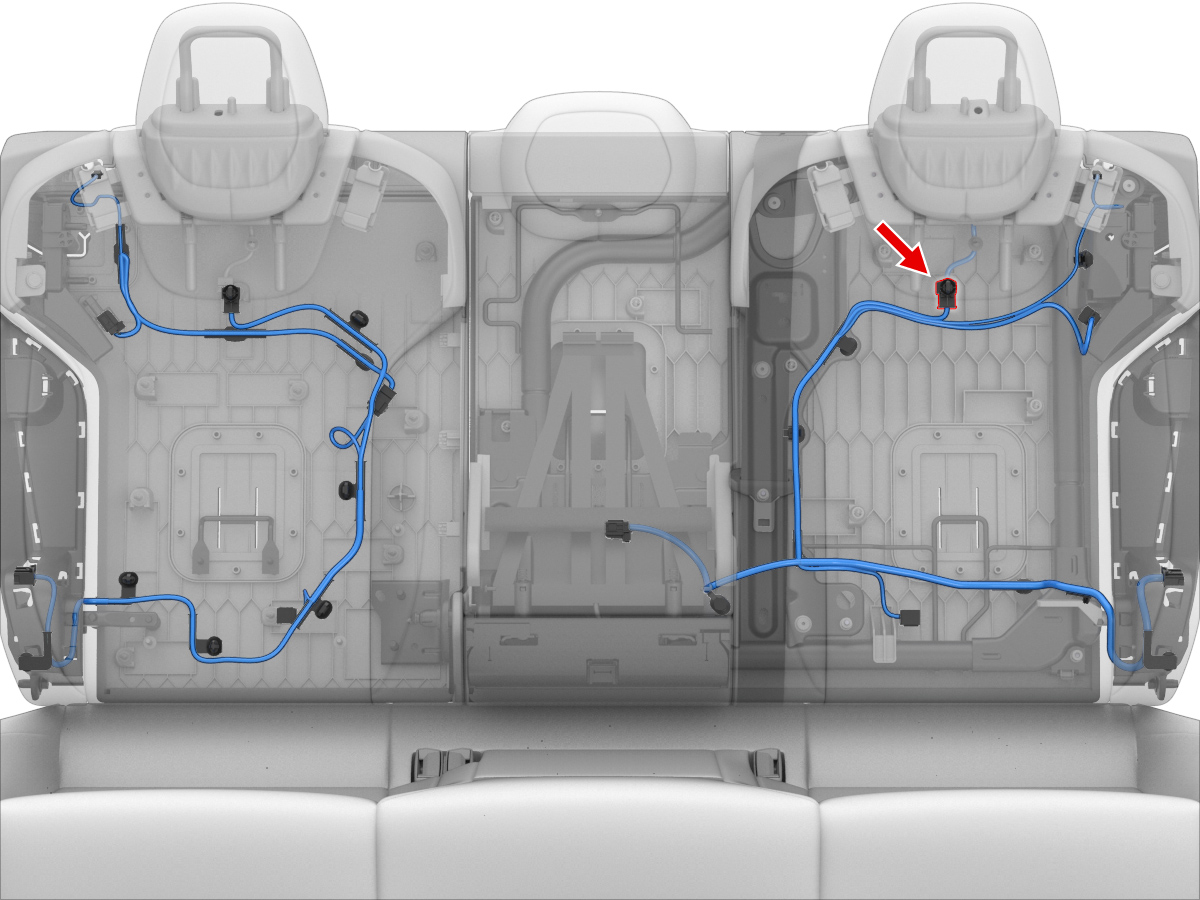

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP6-928918-10.63x0.63MYE0.35X935F9
2AMP6-928918-10.63x0.63MVT0.35X935F8
3AMP6-928918-10.63x0.63MBK0.35X935F19
4AMP6-928918-10.63x0.63MRD0.35X935F4
5AMP6-928918-10.63x0.63MWH0.35X935F3
6unused
