X685

Tesla Part Number
1042476-00-A
Connector
SUMITOMO 6098-3802
Color
WH

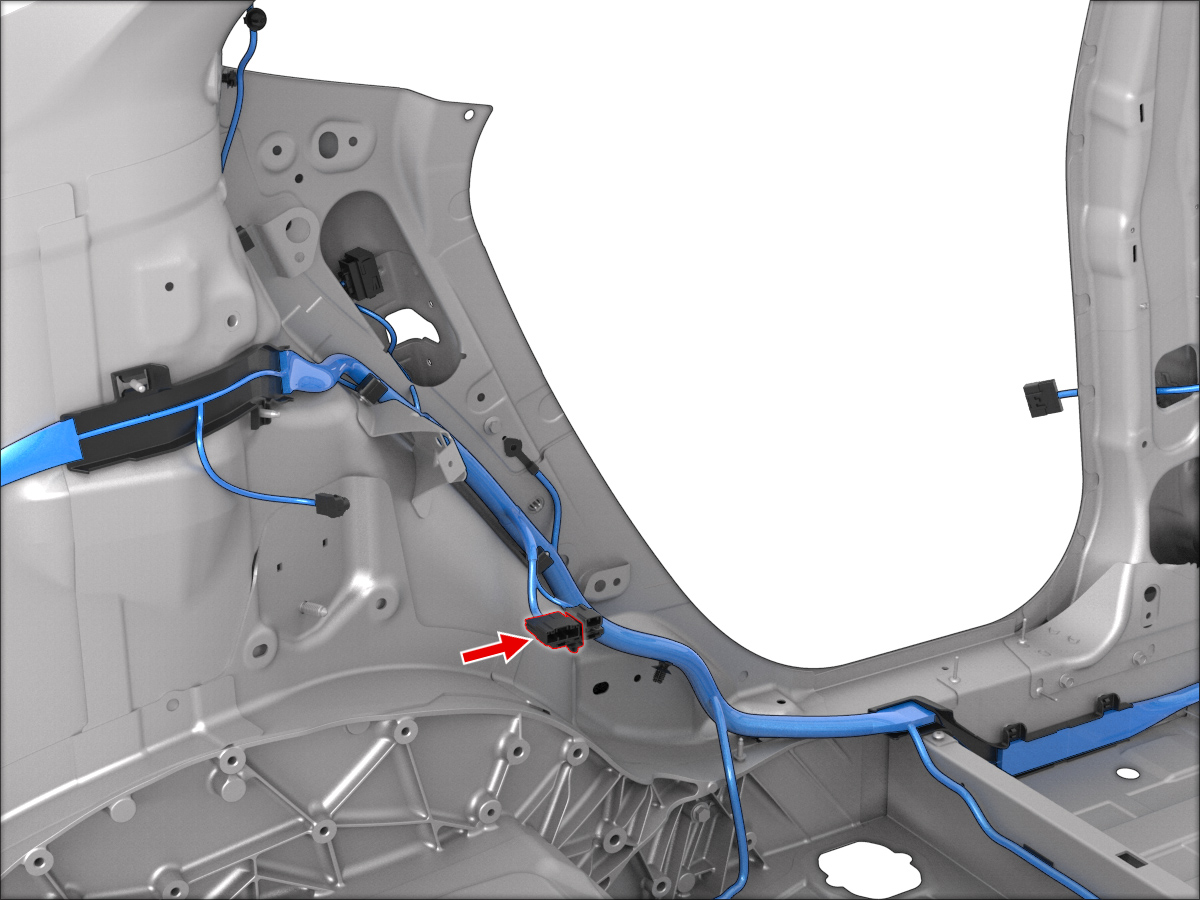

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1SUMITOMO8100-36230.64x0.64MGY0.35X038A24
2SUMITOMO8100-36230.64x0.64MRD0.35X038A23
3SUMITOMO8100-36230.64x0.64MVT0.35X038A10
4SUMITOMO8100-36230.64x0.64MBN0.35
5unused
