X049

Tesla Part Number
1117245-00-A
Connector
AMP 1452349-1
Color
WH

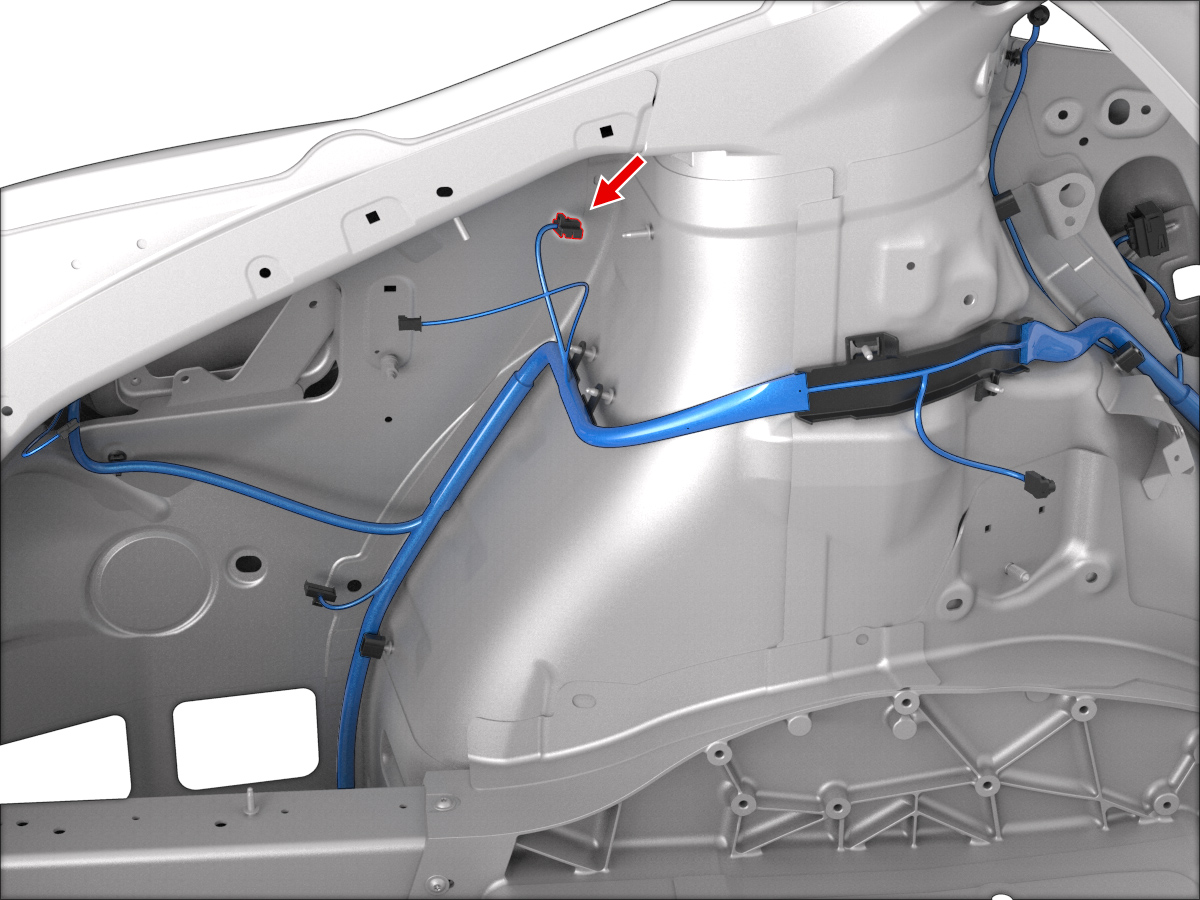

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1unused
2unused
3unused
4unused
5AMP5-928999-10.63x0.63FRD0.35X954F13
6AMP5-928999-10.63x0.63FGY0.35X954F14
7AMP5-928999-10.63x0.63FWH0.35X954F12
8AMP5-928999-10.63x0.63FVT0.35X954F11
9AMP5-928999-10.63x0.63FBK0.35G7201
10AMP5-928999-10.63x0.63FYE0.35X030A32
