X938M

Tesla Part Number
1614684-00-A
Connector
AMP 1-1564011-2
Color
BK

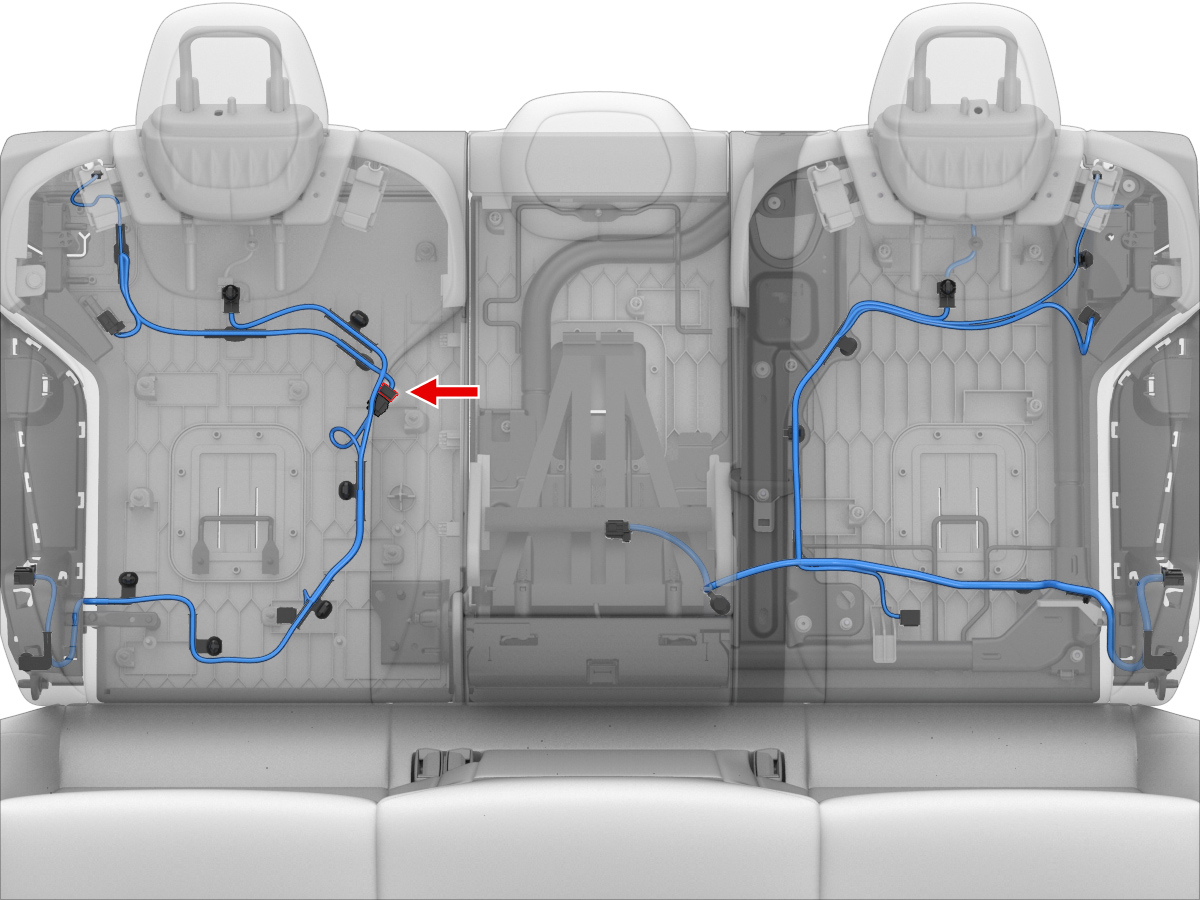

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP5-963716-10.63x0.63MYE0.50X6721
2AMP5-963716-10.63x0.63MGY0.50X6722
3AMP6-928918-10.63x0.63MGN0.35X6663
4AMP6-928918-10.63x0.63MBU0.35X6724
5AMP6-928918-10.63x0.63MBN0.35
6AMP6-928918-10.63x0.63MWH0.35X6661
