X941F

Tesla Part Number
1100029-01-A
Connector
AMP 1-936119-1
Color
BK

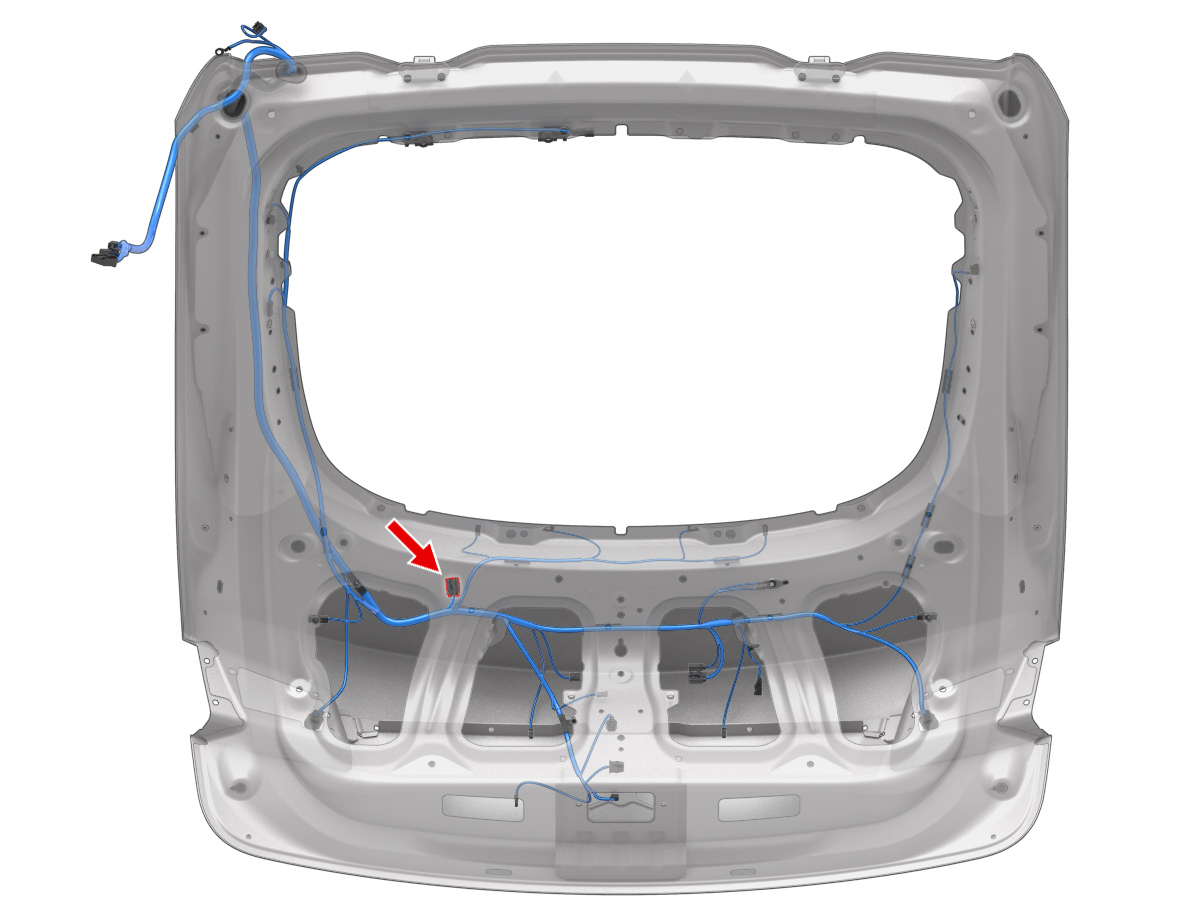

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP5-963715-10.63x0.63FVT0.75X922F6
2AMP5-963715-10.63x0.63FGN0.75X922F7
3AMP5-963715-10.63x0.63FBU0.75X922F14
4AMP5-963715-10.63x0.63FYE0.75X922F15
