X966M

Tesla Part Number

1055685-01-A

Connector

MOLEX 33482-2102

Color

GY

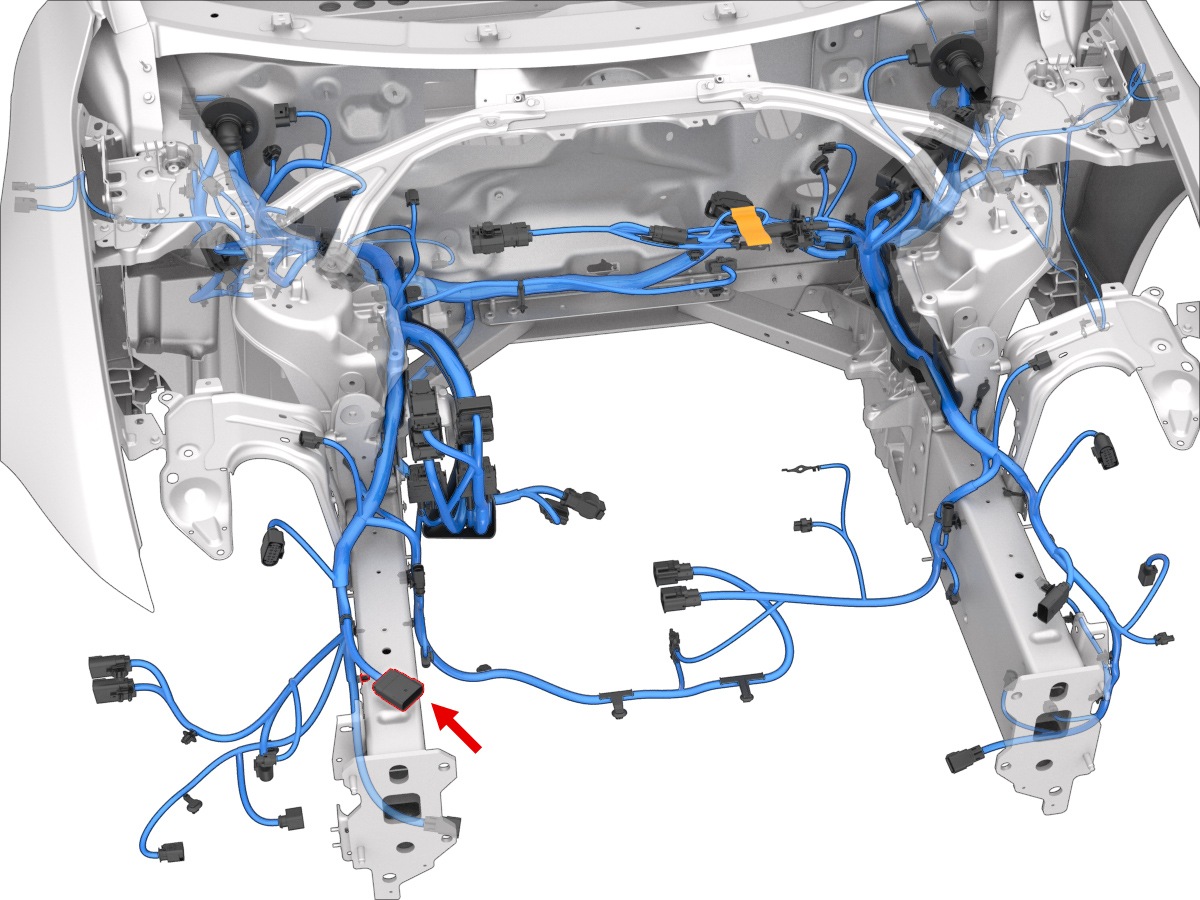

Connector Location:

Connector Pinout:

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	MOLEX	33000-0002	1.5x0.8M	VT	0.75	TESLA	MAT-120-240	X010	L3
2	MOLEX	33000-0002	1.5x0.8M	BU	0.75	TESLA	MAT-120-240	X010	L4
3	MOLEX	33000-0004	1.5x0.8M	WH	0.35	TESLA	MAT-120-240
4	MOLEX	33000-0004	1.5x0.8M	GY	0.35	TESLA	MAT-120-240
5	MOLEX	33000-0004	1.5x0.8M	RD	0.35	TESLA	MAT-120-240	X978M	4
6	MOLEX	33000-0004	1.5x0.8M	WH	0.35	TESLA	MAT-120-240	X978M	5
7	MOLEX	33000-0004	1.5x0.8M	VT	0.35	TESLA	MAT-120-240	X011	35
8	MOLEX	33000-0004	1.5x0.8M	RD	0.35	TESLA	MAT-120-240	X010	E2
9	MOLEX	33000-0004	1.5x0.8M	YE/WH	0.35	TESLA	MAT-120-240	X149	5
10	MOLEX	33000-0004	1.5x0.8M	WH	0.35	TESLA	MAT-120-240	X149	6
11	MOLEX	33000-0004	1.5x0.8M	YE	0.35	TESLA	MAT-120-240	X010	C2
12	MOLEX	33000-0004	1.5x0.8M	GY	0.35	TESLA	MAT-120-240	X010	D2
13	MOLEX	33000-0004	1.5x0.8M	GN	0.35	TESLA	MAT-120-240	X010	C1
14	MOLEX	33000-0004	1.5x0.8M	BK	0.35	TESLA	MAT-120-240
15	MOLEX	33000-0004	1.5x0.8M	BN	0.35	TESLA	MAT-120-240	X057	6
16	MOLEX	33000-0004	1.5x0.8M	BK	0.35	TESLA	MAT-120-240	X057	7
17	unused
18	MOLEX	33000-0004	1.5x0.8M	BN	0.35	TESLA	MAT-120-240	X011	13
19	unused
20	MOLEX	33000-0004	1.5x0.8M	WH	0.35	TESLA	MAT-120-240	X010	C4
