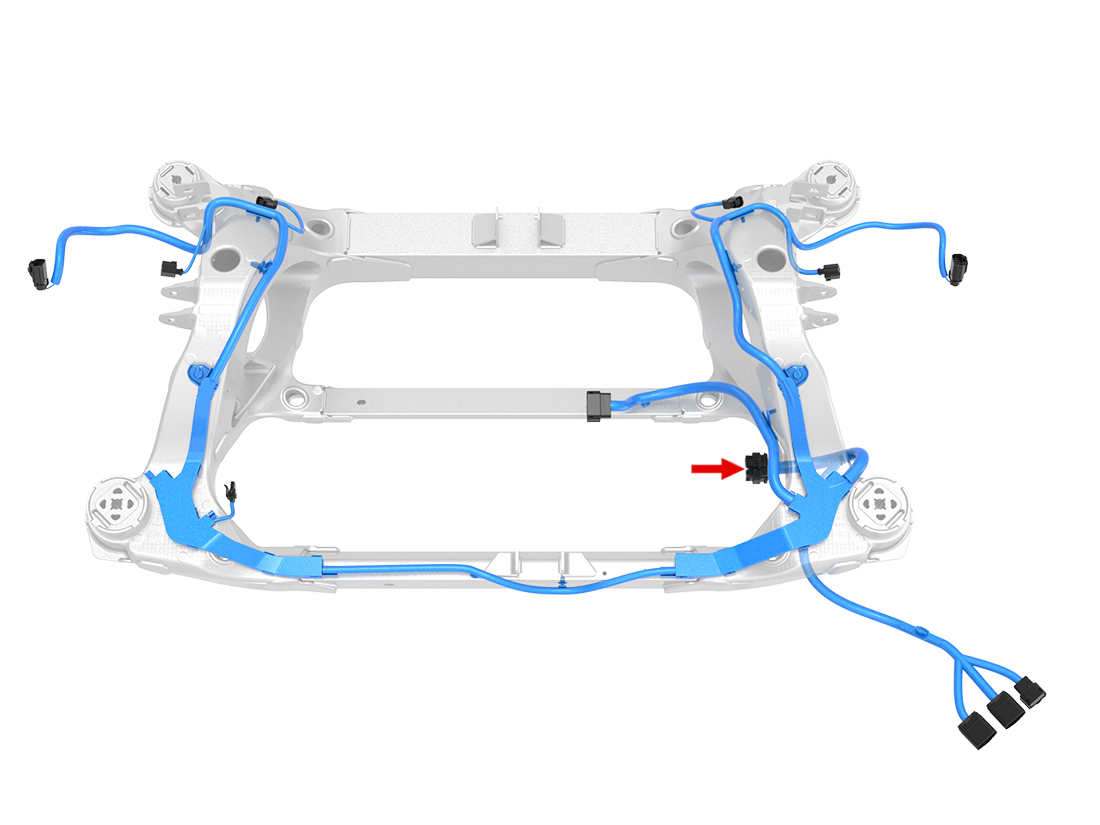

Location:

Connector Detail: AMP 770680-1

Color: BK

Serviceability: Terminal Pigtail

Cavity	Color	Size	Plate	Destination	Terminal
1	RD/BK	0.75	AU	X931F-1	770520-3
2	WH	0.75	AU	X931F-13	770520-3
3	GN/WH	0.75	AU	X931F-12	770520-3
4	RD/WH	0.75	AU	X932F-4	770520-3
5	RD	0.75	AU	X932F-10	770520-3
6	VT/WH	0.75	AU	X931F-14	770520-3
7	RD/YE	0.75	AU	X931F-5	770520-3
8	YE	0.75	AU	X931F-6	770520-3
9	RD/VT	0.75	AU	X253-4	770520-3
10	RD/GY	0.75	AU	X253-3	770520-3
11	BK	0.75	AU	X931F-7	770520-3
12	OG	0.75	AU	X931F-2	770520-3
13	GY	0.75	AU	X931F-3	770520-3
14	BU	0.75	AU	X931F-10	770520-3
15	GN	0.75	AU	X931F-4	770520-3
16	GN	0.75	AU	X253-2	770520-3
17	BK	0.75	AU	X253-1	770520-3
18	WH	0.75	AU	Z-L	770520-3
19
20
21	BU/WH	0.75	AU	X931F-9	770520-3
22	BK/VT	0.75	AU	X931F-11	770520-3
23	RD/BU	0.75	AU	X931F-8	770520-3
