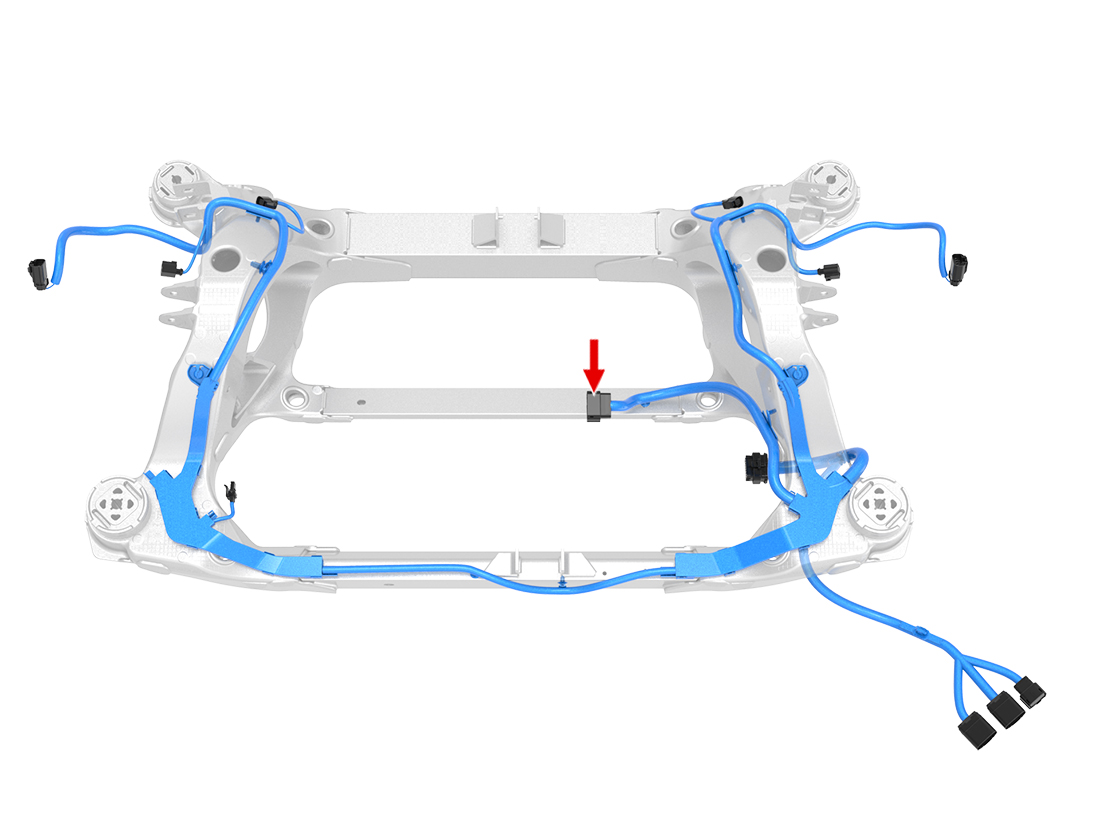

Location:

Connector Detail: MOLEX 33472-2007

Color: GY

Serviceability: Terminal Pigtail

Cavity	Color	Size	Plate	Destination	Terminal
1	RD	0.5	AU	X932F-10	33001-3005
2	RD/WH	0.5	AU	X932F-4	33001-3005
3	RD/YE	0.5	AU	X931F-5	33001-3005
4	GY	0.5	AU	X931F-3	33001-3005
5	OG	0.5	AU	X931F-2	33001-3005
6	BK/VT	0.5	AU	X931F-11	33001-3005
7	GN	0.5	AU	X931F-4	33001-3005
8
9
10	RD/BK	0.75	AU	X931F-1	33001-3005
11	YE	0.5	AU	X931F-6	33001-3005
12	BU	0.5	AU	X931F-10	33001-3005
13	RD/BU	0.75	AU	X931F-8	33001-3005
14	BU/WH	0.5	AU	X931F-9	33001-3005
15
16
17	WH	0.5	AU	X931F-13	33001-3005
18	VT/WH	0.75	AU	X931F-14	33001-3005
19	BK	0.75	AU	X931F-7	33001-3005
20	GN/WH	0.5	AU	X931F-12	33001-3005
