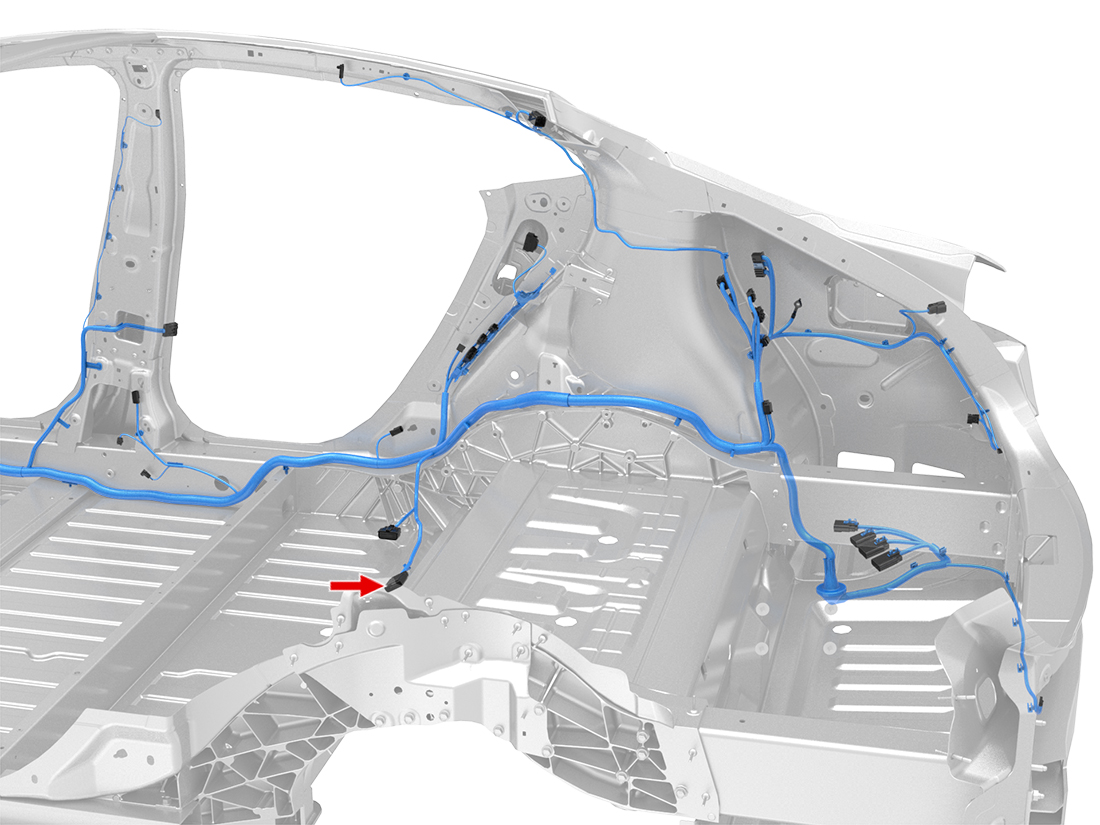

Location:

Connector Detail: MOLEX 33482-2101

Color: BK

Serviceability: Terminal Pigtail

Cavity	Color	Size	Plate	Destination	Terminal
1
2	OG	0.35	SN		33000-0004
3	BN/WH	0.35	SN	X774-8	33000-0004
4	RD/WH	0.35	SN	X779-3	33000-0004
5	GN/WH	0.35	SN	X779-9	33000-0004
6	VT	0.35	SN	X042A-5	33000-0004
7	WH/BK	0.35	SN	X042A-2	33000-0004
8	RD/GY	0.35	SN	X042A-6	33000-0004
9	RD/YE	0.5	SN	X931M-5	33000-0004
10	BU/WH	0.35	SN	X042A-19	33000-0004
11
12
13	BN	0.35	SN	X774-19	33000-0004
14	RD	0.35	SN	X779-14	33000-0004
15	GN	0.35	SN	X779-20	33000-0004
16	WH	0.35	SN	X042A-15	33000-0004
17	GN	0.35	SN	X042A-8	33000-0004
18	GY	0.5	SN	X042A-16	33000-0004
19	YE/WH	0.5	SN	X042A-3	33000-0004
20	BU	0.35	SN	X042A-9	33000-0004
