X402 - s-lhd-sop13

Tesla Part Number
1015311-00-A
Connector
SUMITOMO 6189-0133
Color
GY

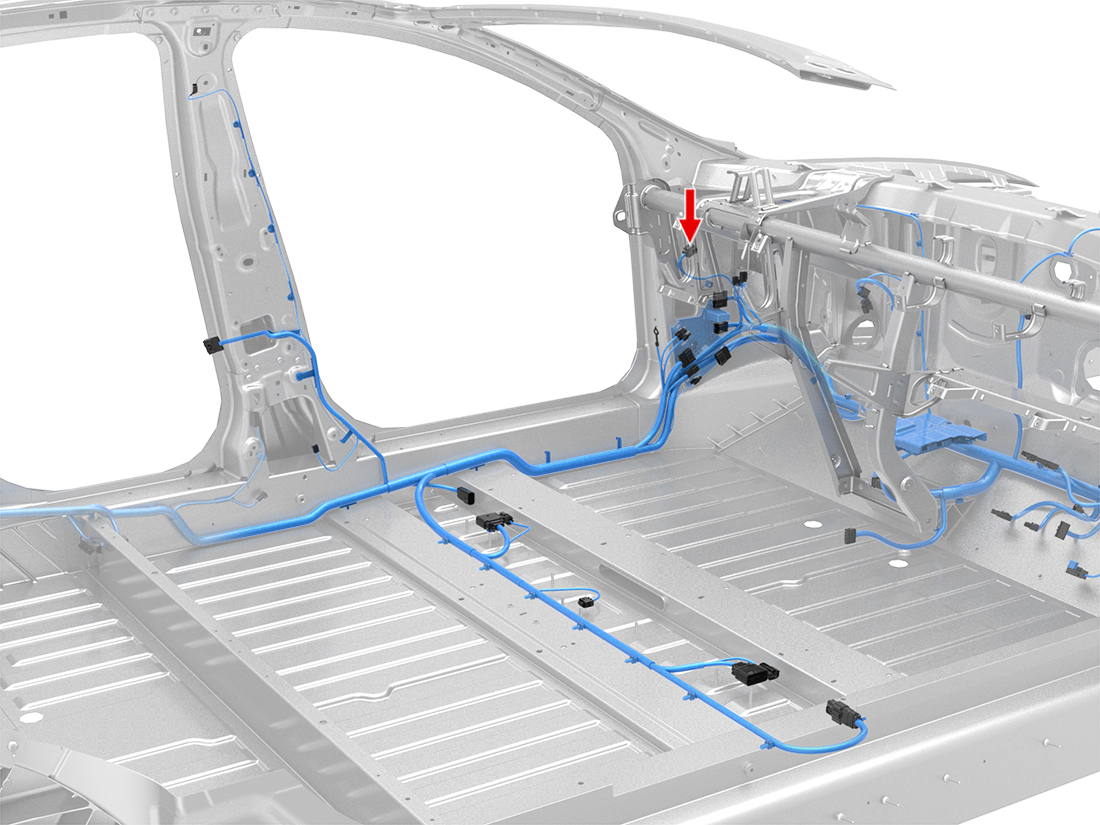

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1SUMITOMO1500-01102.3x0.64FSBN1.00SUMITOMO7165-0118X40510
2YAZAKI7116-14202.3x0.64FSRD/WH0.35SUMITOMO7165-0385X4048
3YAZAKI7116-14202.3x0.64FSWH/BU0.35SUMITOMO7165-0385X4047
4SUMITOMO1500-01102.3x0.64FSRD/WH1.00SUMITOMO7165-0118X4059
5YAZAKI7116-14202.3x0.64FSGY0.35SUMITOMO7165-0385
6YAZAKI7116-14202.3x0.64FSBN/WH0.35SUMITOMO7165-0385
