X561 - s-lhd-sop13

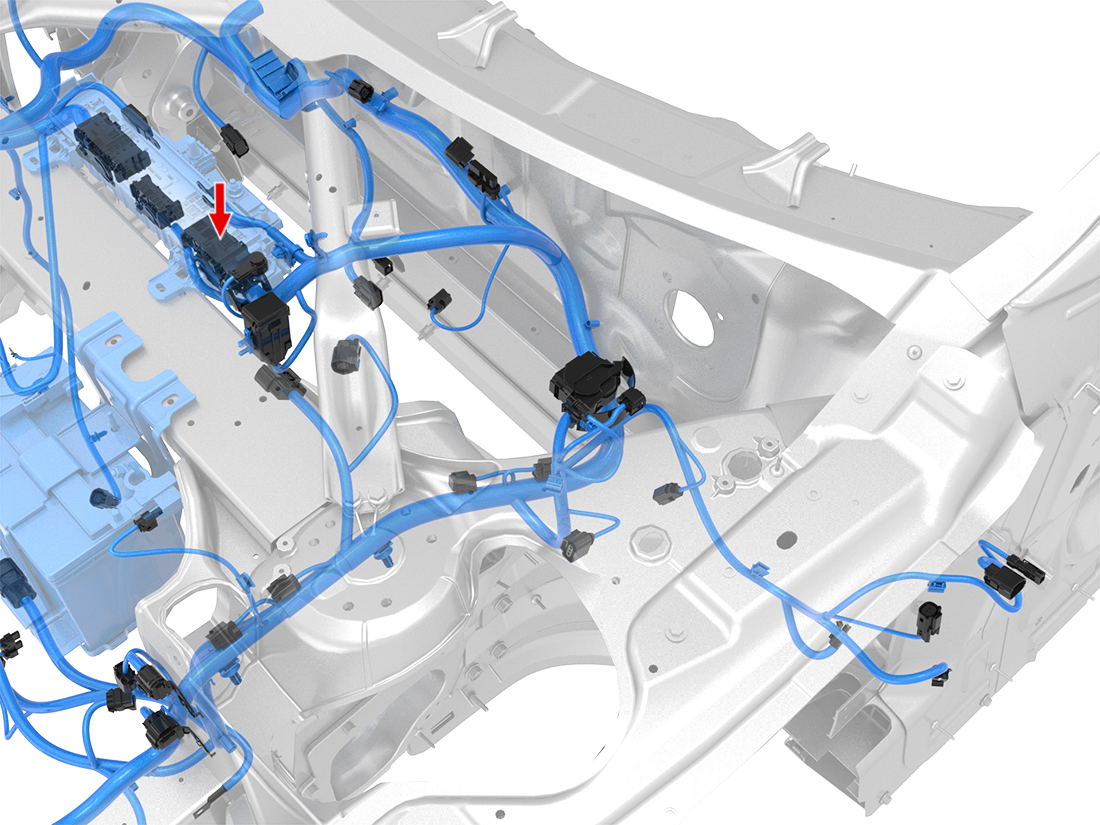

Connector Location:
Connector Pinout:
Connector Details:
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | |||||||||
| 2 | |||||||||
| 3 | |||||||||
| 4 | |||||||||
| 5 | DELPHI | 35031565 | 1.5x0.8F | RD/GN | 2.00 | X971M | 15 | ||
| 6 | |||||||||
| 7 | |||||||||
| 8 | |||||||||
| 9 | DELPHI | 35063085 | 2.8x0.8F | RD/VT | 1.50 | X106 | 25 | ||
| 10 | |||||||||
| 11 | |||||||||
| 12 | |||||||||
| 13 | DELPHI | 35031567 | 1.5x0.8F | RD/WH | 0.35 | X106 | 28 | ||
| 14 | DELPHI | 35031567 | 1.5x0.8F | YE/WH | 0.35 | X995F | 1 | ||
| 15 | |||||||||
| 16 | DELPHI | 35031567 | 1.5x0.8F | RD | 0.35 | X960M | 1 | ||
| 17 | DELPHI | 35063087 | 2.8x0.8F | RD/BU | 0.50 | X958M | 2 | ||
| 18 | DELPHI | 35063084 | 2.8x0.8F | RD/GY | 2.00 | X971M | 1 | ||
| 19 | |||||||||
| 20 | |||||||||
| 21 | |||||||||
| 22 | |||||||||
| 23 | |||||||||
| 24 | |||||||||
| 25 | DELPHI | 35063084 | 2.8x0.8F | RD/BU | 2.00 | X177 | 11 | ||
| 26 | DELPHI | 35063086 | 2.8x0.8F | VT | 1.00 | X076 | 1 | ||
| 27 | |||||||||
| 28 | |||||||||
| 29 | |||||||||
| 30 | |||||||||
| 31 | DELPHI | 35031566 | 1.5x0.8F | RD/GY | 1.00 | X078A | 1 | ||
| 32 | DELPHI | 35031567 | 1.5x0.8F | RD/BU | 0.35 | X487 | 3 | ||
| 33 | |||||||||
| 34 | |||||||||
| 35 | |||||||||
| 36 | |||||||||
| 37 | |||||||||
| 38 | |||||||||
| 39 | |||||||||
| 40 | |||||||||
| 41 | |||||||||
| 42 | |||||||||
| 43 | |||||||||
| 44 | |||||||||
