X560 - s-lhd-sop4

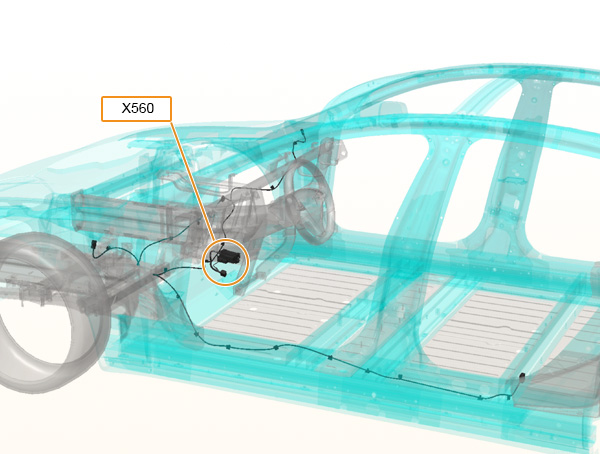

Location:
Connector Detail: delphi_12110594
Gender:
Color: BK
| Cav | Col | Gauge |
|---|---|---|
| A1 | OG | 0.5 |
| A2 | BK | 0.5 |
| A3 | RD | 1 |
| A5 | YE | 1 |
| C1 | PK | 0.5 |
| C2 | BK | 0.5 |
| C3 | WH | 1 |
| C5 | DB | 1 |
| D1 | YE | 0.5 |
| D2 | BK | 0.5 |
| D3 | GY | 1 |
| D5 | DG | 1 |
| E1 | BN | 1 |
| E2 | RD | 2 |
| E3 | VT | 1 |
| E5 | OG | 1 |
| F1 | YE | 1 |
| F2 | BN | 2 |
| F3 | DG | 1 |
| F5 | DB | 1 |
