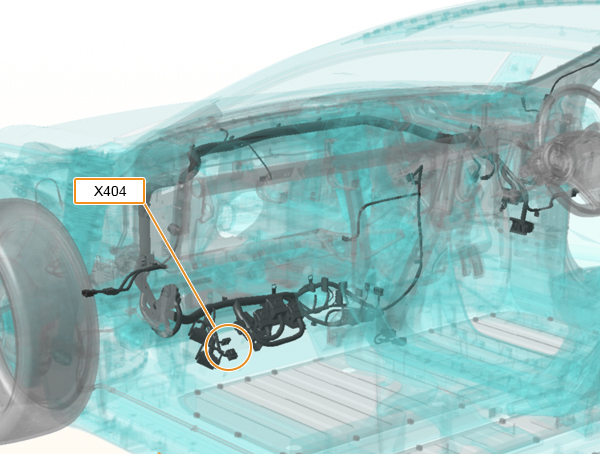

X404 - s-rhd-sop1
Location:

Connector Detail: jae_mx34020sf1
Gender:
Color: Gray
| Cav | Col | Gauge |
|---|---|---|
| 3 | BN/WH | 0.5 |
| 7 | WH/BN | 0.35 |
| 8 | WH/RD | 0.35 |
| 9 | WH/DG | 0.35 |
| 10 | WH/OG | 0.35 |
| 13 | BN | 0.5 |
| 17 | WH/GY | 0.5 |

| Cav | Col | Gauge |
|---|---|---|
| 3 | BN/WH | 0.5 |
| 7 | WH/BN | 0.35 |
| 8 | WH/RD | 0.35 |
| 9 | WH/DG | 0.35 |
| 10 | WH/OG | 0.35 |
| 13 | BN | 0.5 |
| 17 | WH/GY | 0.5 |
