X012 - s-rhd-sop10

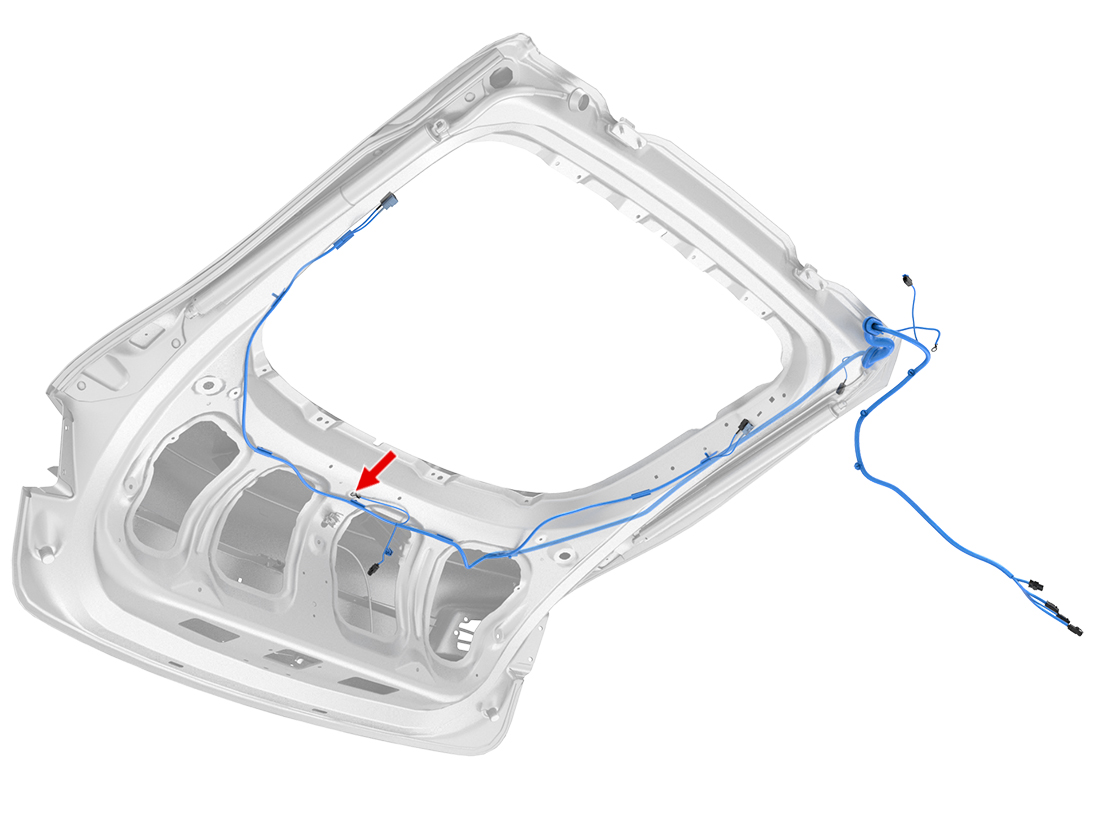

Location:
Location:
Connector Detail: Molex 31403-6110
Color: BK
Serviceability: Terminal Pigtail
Connector Detail: Yazaki 7009-1333-02
Color: SN
Serviceability: Not Serviceable
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BK | 3 | SN | X011-1 | - |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD/BK | 0.35 | AU | X752-14 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 2 | BN | 0.35 | AU | X914M-14 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 3 | WH | 0.35 | AU | X914M-4 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 4 | BU | 0.35 | AU | X011-1 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 5 | BU | 0.35 | AU | X011-2 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 6 | RD/WH | 0.35 | AU | Z1-PDR16-R | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD/BK | 0.35 | AU | X752-14 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 2 | BN | 0.35 | AU | X914M-14 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 3 | WH | 0.35 | AU | X914M-4 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 4 | BU | 0.35 | AU | X011-1 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 5 | BU | 0.35 | AU | X011-2 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 6 | RD/WH | 0.35 | AU | Z1-PDR16-R | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BK | 3 | SN | X011-1 | - |
