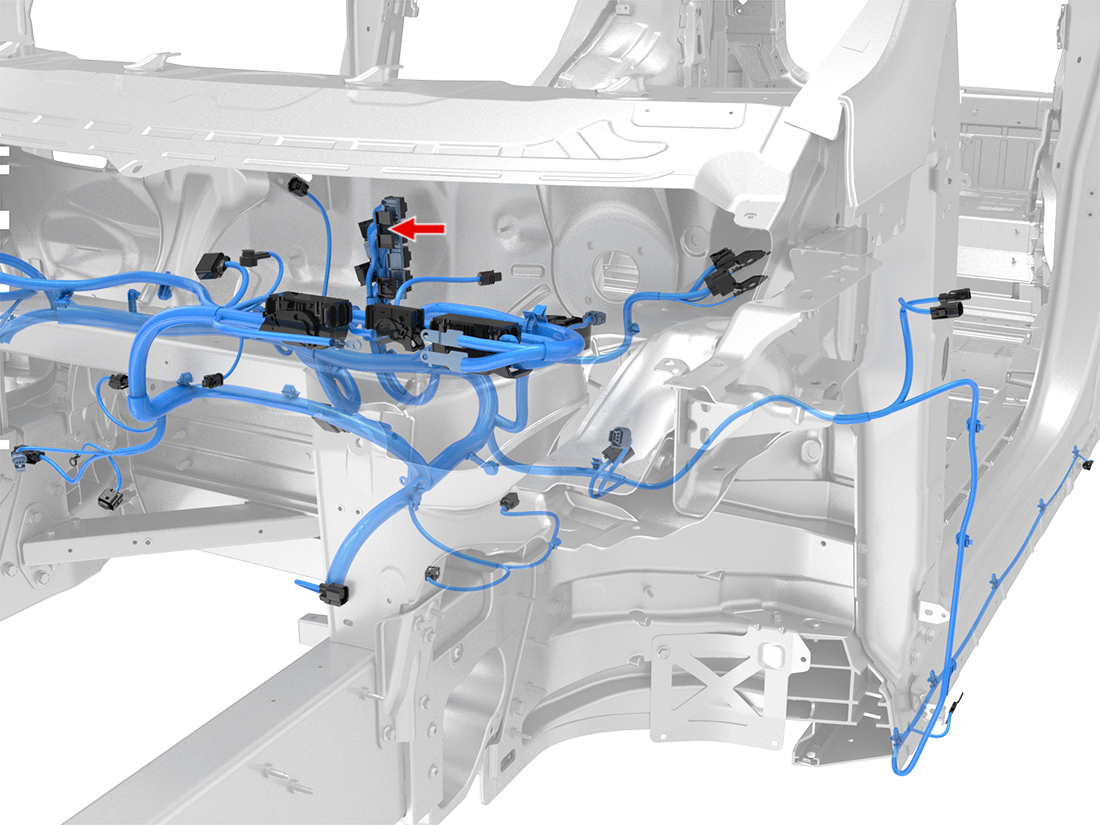

Location:
Connector Detail: Sumitomo 6098-4740
Color: WH
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | RD/WH | 0.35 | SN | X084-3 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 2 | BU | 0.13 | SN | X915M-5 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 3 | RD/VT | 0.5 | SN | X913F-6 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 8 | GY | 0.35 | SN | X087-10 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 13 | RD | 0.35 | SN | X083-3 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 15 | GN | 0.13 | SN | X913F-3 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 16 | WH | 0.35 | SN | X084-2 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 17 | BK/WH | 0.35 | SN | X084-1 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 18 | BK/VT | 0.5 | SN | X913F-8 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 19 | BN | 0.5 | SN | X913F-7 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 22 | BK/GY | 0.35 | SN | X087-7 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 23 | VT | 0.35 | SN | X087-9 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 28 | GN/WH | 0.13 | SN | X750-4 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 29 | GN | 0.13 | SN | X750-15 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 33 | GY | 0.35 | SN | X083-2 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 34 | BK/GY | 0.35 | SN | X083-1 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 35 | BK | 0.13 | SN | X913F-5 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 36 | GN | 0.13 | SN | X913F-4 | Sumitomo 8240-0182 | | 1099530-00-A | |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | RD/WH | 0.35 | SN | X084-3 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 2 | BU | 0.13 | SN | X915M-5 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 3 | RD/VT | 0.5 | SN | X913F-6 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 8 | GY | 0.35 | SN | X087-10 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 13 | RD | 0.35 | SN | X083-3 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 15 | GN | 0.13 | SN | X913F-3 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 16 | WH | 0.35 | SN | X084-2 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 17 | BK/WH | 0.35 | SN | X084-1 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 18 | BK/VT | 0.5 | SN | X913F-8 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 19 | BN | 0.5 | SN | X913F-7 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 22 | BK/GY | 0.35 | SN | X087-7 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 23 | VT | 0.35 | SN | X087-9 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 28 | GN/WH | 0.13 | SN | X750-4 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 29 | GN | 0.13 | SN | X750-15 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 33 | GY | 0.35 | SN | X083-2 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 34 | BK/GY | 0.35 | SN | X083-1 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 35 | BK | 0.13 | SN | X913F-5 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 36 | GN | 0.13 | SN | X913F-4 | Sumitomo 8240-0182 | | 1099530-00-A | |
