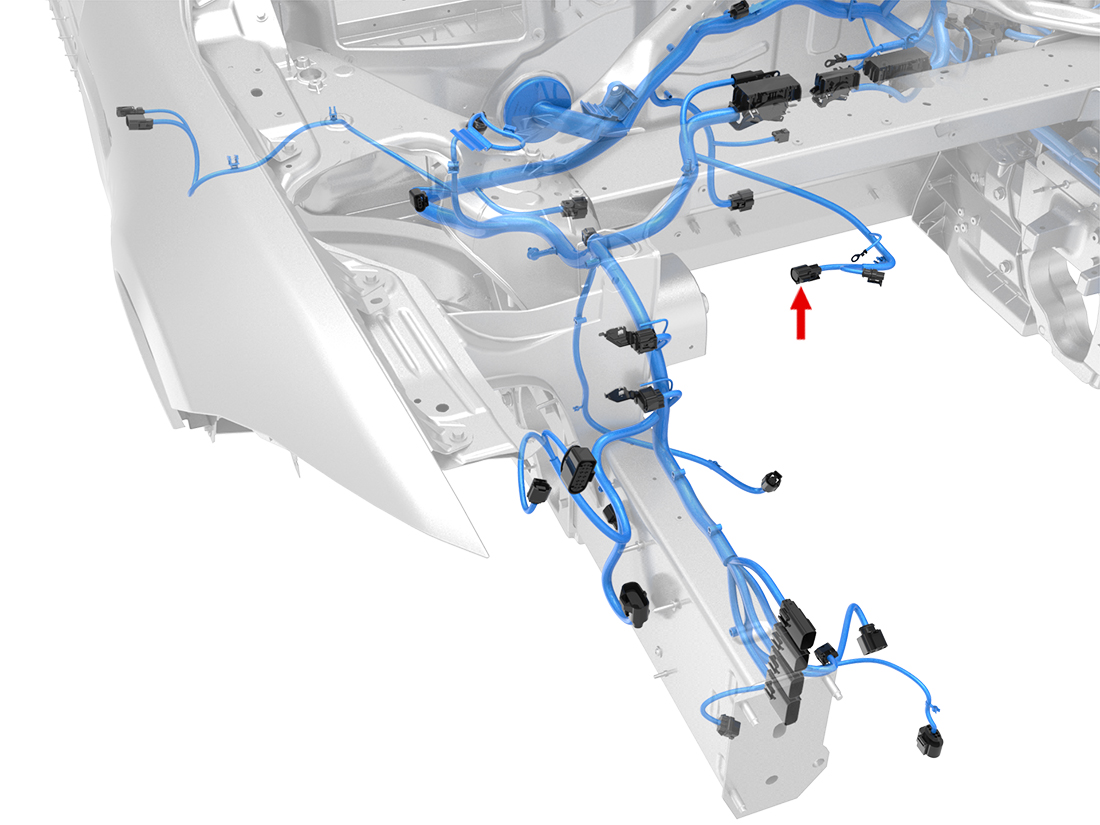

Location:

Connector Detail: Molex 33472-0401
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | RD/GN | 0.5 | SN | X050-18 | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| 2 | RD/WH | 0.5 | SN | Z9-+CNP05-R | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| 3 | RD | 0.5 | SN | Z10-+CNP06-R | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| 4 | BK | 0.5 | SN | G510-1 | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | RD/GN | 0.5 | SN | X050-18 | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| 2 | RD/WH | 0.5 | SN | Z9-+CNP05-L | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| 3 | RD | 0.5 | SN | Z10-+CNP06-R | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
| 4 | BK | 0.5 | SN | G510-1 | Molex 33012-3003 | Tesla MAT-140-240 | 1099518-00-A | 1116485-00-A |
