X111 - s-rhd-sop10

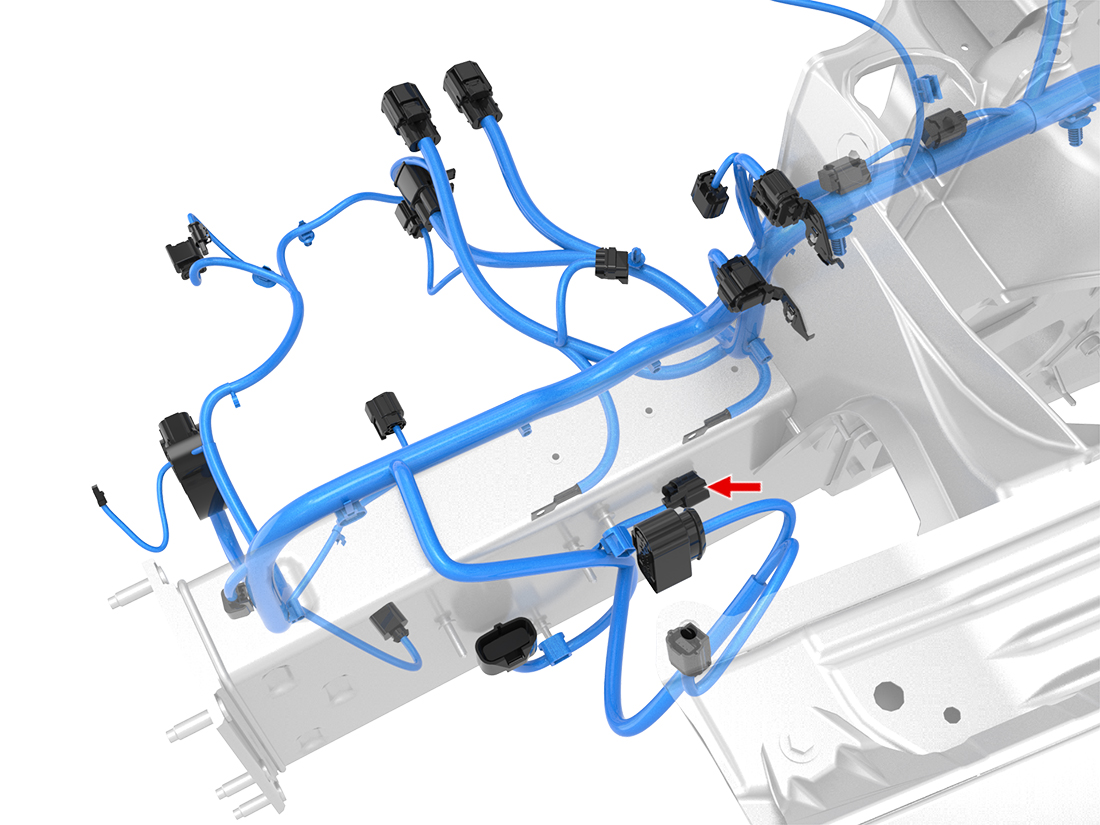

Location:

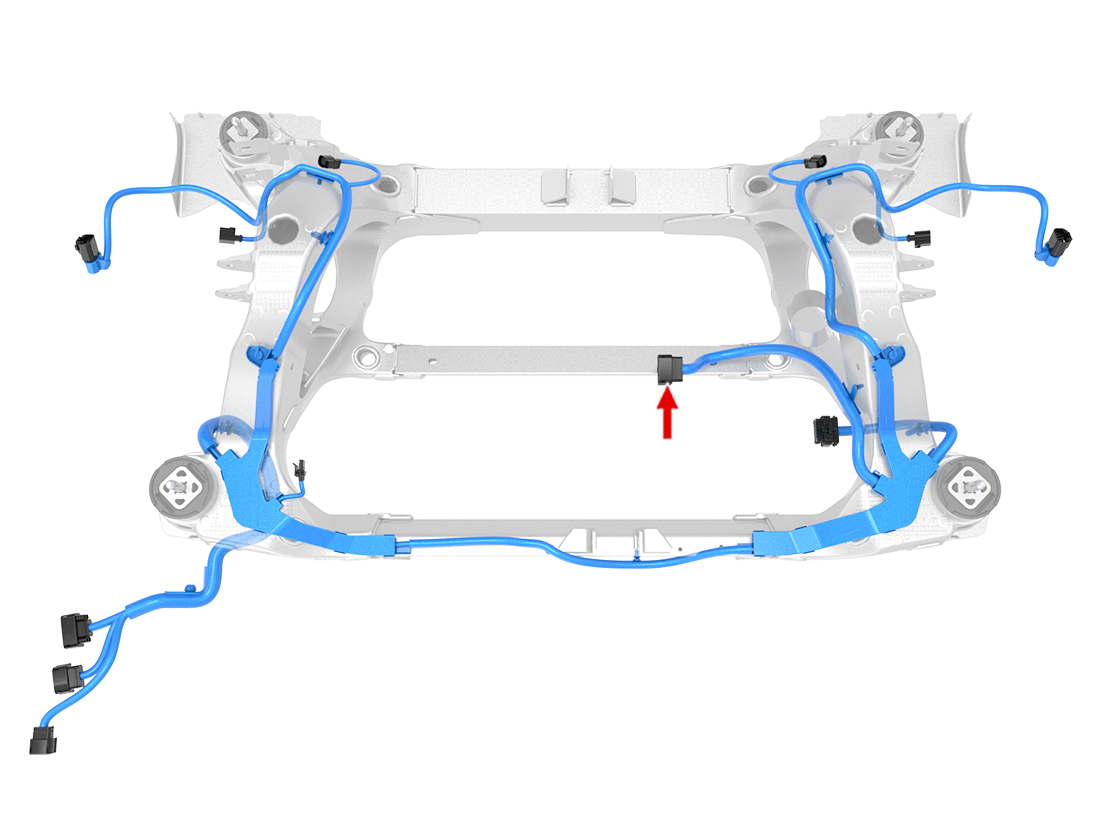

Location:
Connector Detail: Molex 33472-2007
Color: GY
Serviceability: Terminal Pigtail
Connector Detail: Molex 34062-0023
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | VT/WH | 0.5 | SN | X106-19 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
| 2 | VT | 0.5 | SN | X106-8 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD | 0.5 | AU | Z2-CNP02_H-R | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 2 | RD/WH | 0.5 | AU | Z1-CNP01_H-R | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 3 | YE/WH | 0.5 | AU | X951F-7 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 4 | BN | 0.5 | AU | X951F-10 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 5 | RD | 0.5 | AU | X951F-2 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 6 | GY | 0.5 | AU | X951F-12 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 7 | GN | 0.5 | AU | X951F-3 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 10 | RD/BK | 0.75 | AU | X951F-1 | Molex 33001-3004 | Tesla MAT-120-240 | 1108363-00-C | 1116485-00-A |
| 11 | YE | 0.5 | AU | X951F-15 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 12 | BU | 0.5 | AU | X951F-4 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 13 | RD/BU | 0.75 | AU | X951F-9 | Molex 33001-3004 | Tesla MAT-120-240 | 1108363-00-C | 1116485-00-A |
| 14 | VT | 0.5 | AU | X951F-11 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 17 | WH | 0.5 | AU | X951F-14 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 18 | VT/WH | 0.5 | AU | X951F-8 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 19 | BK | 0.5 | AU | X951F-16 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 20 | BN/WH | 0.5 | AU | X951F-6 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD | 0.5 | AU | Z2-CNP02_H-R | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 2 | RD/WH | 0.5 | AU | Z1-CNP01_H-R | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 3 | YE/WH | 0.5 | AU | X951F-7 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 4 | BN | 0.5 | AU | X951F-10 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 5 | RD | 0.5 | AU | X951F-2 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 6 | GY | 0.5 | AU | X951F-12 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 7 | GN | 0.5 | AU | X951F-3 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 10 | RD/BK | 0.75 | AU | X951F-1 | Molex 33001-3004 | Tesla MAT-120-240 | 1108363-00-C | 1116485-00-A |
| 11 | YE | 0.5 | AU | X951F-15 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 12 | BU | 0.5 | AU | X951F-4 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 13 | RD/BU | 0.75 | AU | X951F-9 | Molex 33001-3004 | Tesla MAT-120-240 | 1108363-00-C | 1116485-00-A |
| 14 | VT | 0.5 | AU | X951F-11 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 17 | WH | 0.5 | AU | X951F-14 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 18 | VT/WH | 0.5 | AU | X951F-8 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 19 | BK | 0.5 | AU | X951F-16 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 20 | BN/WH | 0.5 | AU | X951F-6 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | VT/WH | 0.5 | SN | X106-19 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
| 2 | VT | 0.5 | SN | X106-8 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
