X112 - s-rhd-sop10

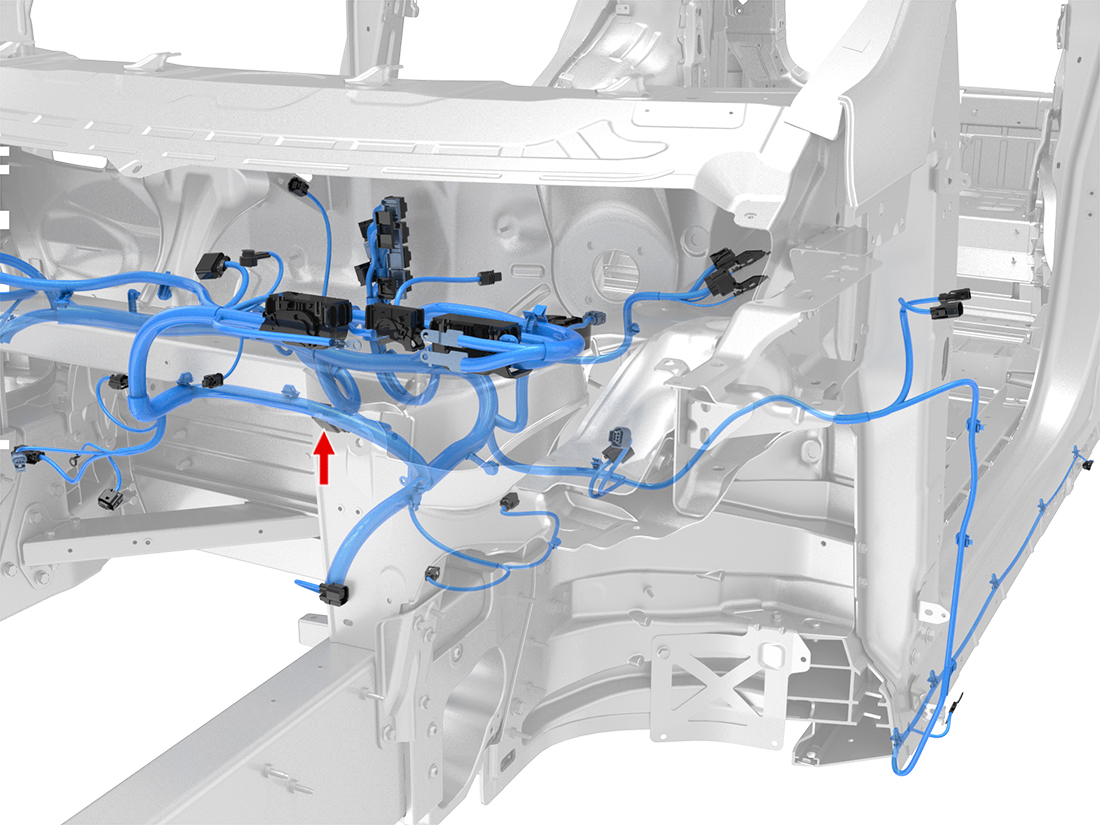

Location:
Location:
Connector Detail: Molex 33472-2007
Color: GY
Serviceability: Terminal Pigtail
Connector Detail: Molex 34062-0023
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | GY/WH | 0.5 | SN | X106-16 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
| 2 | GY | 0.5 | SN | X106-4 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD | 0.5 | AU | X750-19 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 2 | RD/WH | 0.5 | AU | X750-8 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 3 | YE/WH | 0.5 | AU | X100-12 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 9 | BK | 0.5 | AU | GND_FR_RH2-1 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 10 | RD/WH | 0.5 | AU | X001-14 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 11 | YE | 0.5 | AU | X101-8 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 13 | RD/BU | 0.75 | AU | X031-1 | Molex 33001-3004 | Tesla MAT-120-240 | 1108363-00-C | 1116485-00-A |
| 19 | BK | 0.5 | AU | GND_FR_RH2-1 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD | 0.5 | AU | X750-19 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 2 | RD/WH | 0.5 | AU | X750-8 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 3 | YE/WH | 0.5 | AU | X100-12 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 9 | BK | 0.5 | AU | GND_FR_RH2-1 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 10 | RD/WH | 0.5 | AU | X001-14 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 11 | YE | 0.5 | AU | X101-8 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| 13 | RD/BU | 0.75 | AU | X031-1 | Molex 33001-3004 | Tesla MAT-120-240 | 1108363-00-C | 1116485-00-A |
| 19 | BK | 0.5 | AU | GND_FR_RH2-1 | Molex 33001-3005 | Tesla MAT-120-240 | 1099513-00-A | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | GY/WH | 0.5 | SN | X106-16 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
| 2 | GY | 0.5 | SN | X106-4 | Molex 34083-2002 | Yazaki 7158-3030-50 | 1102113-00-B | 1116485-00-A |
