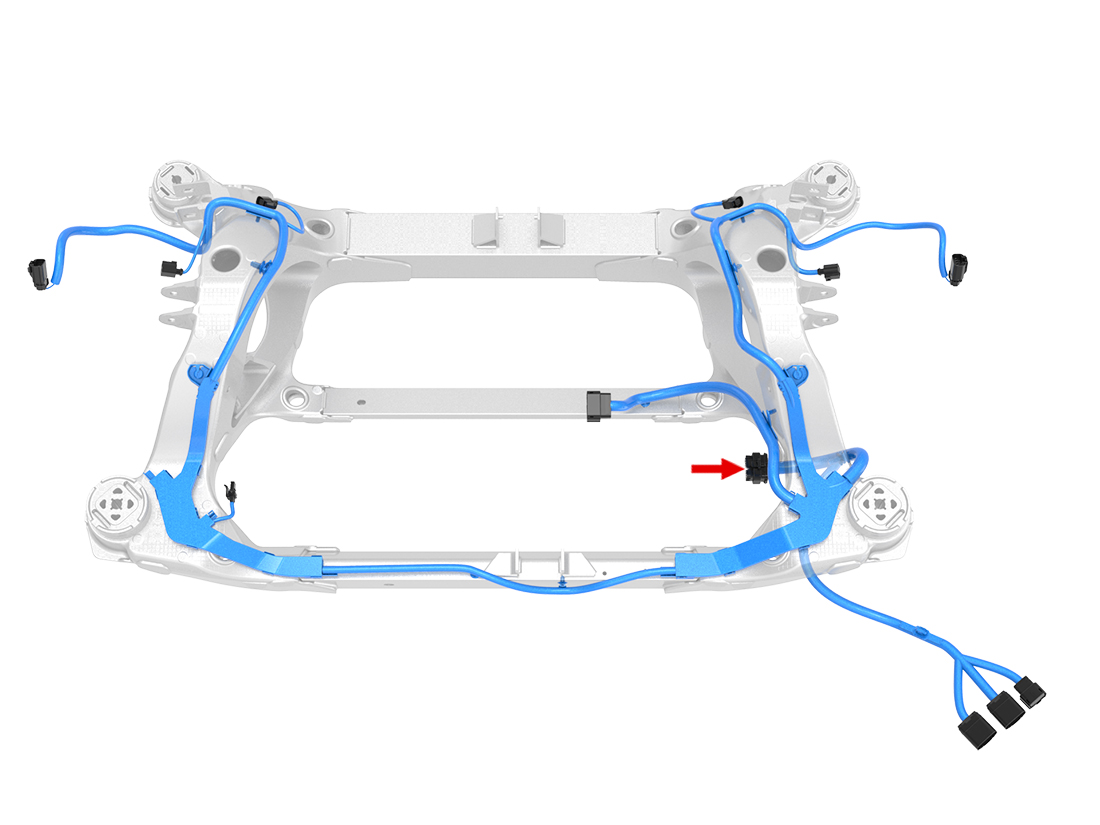

Location:
Connector Detail: AMP 770680-1
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | RD/BK | 0.75 | AU | X931F-1 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 2 | WH | 0.75 | AU | X931F-13 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 3 | GN/WH | 0.75 | AU | X931F-12 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 4 | RD/WH | 0.75 | AU | X932F-4 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 5 | RD | 0.75 | AU | X932F-10 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 6 | VT/WH | 0.75 | AU | X931F-14 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 7 | RD/YE | 0.75 | AU | X931F-5 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 8 | YE | 0.75 | AU | X931F-6 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 9 | RD/VT | 0.75 | AU | X253-4 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 10 | RD/GY | 0.75 | AU | X253-3 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 11 | BK | 0.75 | AU | X931F-7 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 12 | OG | 0.75 | AU | X931F-2 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 13 | GY | 0.75 | AU | X931F-3 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 14 | BU | 0.75 | AU | X931F-10 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 15 | GN | 0.75 | AU | X931F-4 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 16 | GN | 0.75 | AU | X253-2 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 17 | BK | 0.75 | AU | X253-1 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 18 | WH | 0.75 | AU | Z-L | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 21 | BU/WH | 0.75 | AU | X931F-9 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 22 | BK/VT | 0.75 | AU | X931F-11 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 23 | RD/BU | 0.75 | AU | X931F-8 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | RD/BK | 0.75 | AU | X931F-1 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 2 | WH | 0.75 | AU | X931F-13 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 3 | GN/WH | 0.75 | AU | X931F-12 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 4 | RD/WH | 0.75 | AU | X932F-4 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 5 | RD | 0.75 | AU | X932F-10 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 6 | VT/WH | 0.75 | AU | X931F-14 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 7 | RD/YE | 0.75 | AU | X931F-5 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 8 | YE | 0.75 | AU | X931F-6 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 9 | RD/VT | 0.75 | AU | X253-4 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 10 | RD/GY | 0.75 | AU | X253-3 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 11 | BK | 0.75 | AU | X931F-7 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 12 | OG | 0.75 | AU | X931F-2 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 13 | GY | 0.75 | AU | X931F-3 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 14 | BU | 0.75 | AU | X931F-10 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 15 | GN | 0.75 | AU | X931F-4 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 16 | GN | 0.75 | AU | X253-2 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 17 | BK | 0.75 | AU | X253-1 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 18 | WH | 0.75 | AU | Z-L | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 21 | BU/WH | 0.75 | AU | X931F-9 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 22 | BK/VT | 0.75 | AU | X931F-11 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
| 23 | RD/BU | 0.75 | AU | X931F-8 | AMP 770520-3 | Tesla MAT-170-270 | 1108321-00-C | |
