X540 - s-rhd-sop10

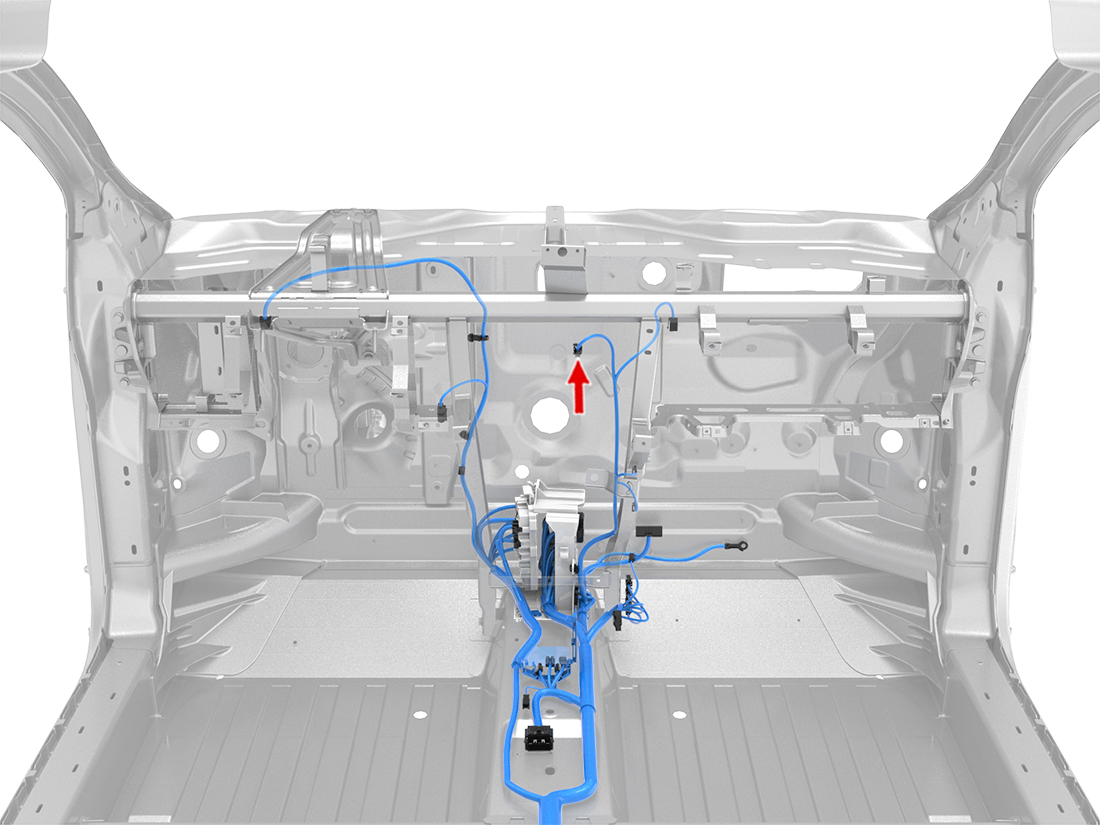

Location:
Location:
Connector Detail: AMP 1717109-1
Color: WH
Serviceability: Terminal Pigtail
Connector Detail: Molex 31403-6110
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD/BK | 0.35 | AU | X777-6 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 2 | BN | 0.35 | AU | X955F-17 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 3 | BN/WH | 0.35 | AU | X955F-7 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 4 | BU | 0.35 | AU | X527-1 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 5 | BU | 0.35 | AU | X527-2 | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A | |
| 6 | RD/WH | 0.35 | AU | Z2-+PDR07_A-R | Molex 33467-0022 | Tesla MAT-120-206 | 1099521-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 8 | RD/VT | 0.35 | SN | X028-4 | AMP 1674311-1 | 1099440-00-A | ||
| 9 | BK | 0.35 | SN | GND_C2-1 | AMP 1674311-1 | 1099440-00-A | ||
| 10 | BK | 0.35 | SN | GND_C2-1 | AMP 1674311-1 | 1099440-00-A | ||
| 11 | VT/WH | 0.35 | SN | X703-7 | AMP 1674311-1 | 1099440-00-A | ||
| 12 | VT | 0.35 | SN | X703-18 | AMP 1674311-1 | 1099440-00-A | ||
| 16 | VT | 0.35 | SN | X925M-16 | AMP 1674311-1 | 1099440-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|---|---|---|---|---|---|---|---|
| 1 | RD/BK | 0.35 | SN | X777-6 | Molex 33468-0022 | Tesla MAT-120-206 | 1099523-00-A | |
| 2 | BN | 0.35 | SN | X955F-17 | Molex 33468-0022 | Tesla MAT-120-206 | 1099523-00-A | |
| 3 | BN/WH | 0.35 | SN | X955F-7 | Molex 33468-0022 | Tesla MAT-120-206 | 1099523-00-A | |
| 4 | BU | 0.35 | SN | X527-1 | Molex 33468-0022 | Tesla MAT-120-206 | 1099523-00-A | |
| 5 | BU | 0.35 | SN | X527-2 | Molex 33468-0022 | Tesla MAT-120-206 | 1099523-00-A | |
| 6 | RD/WH | 0.35 | SN | Z2-+PDR07_A-R | Molex 33468-0022 | Tesla MAT-120-206 | 1099523-00-A |
