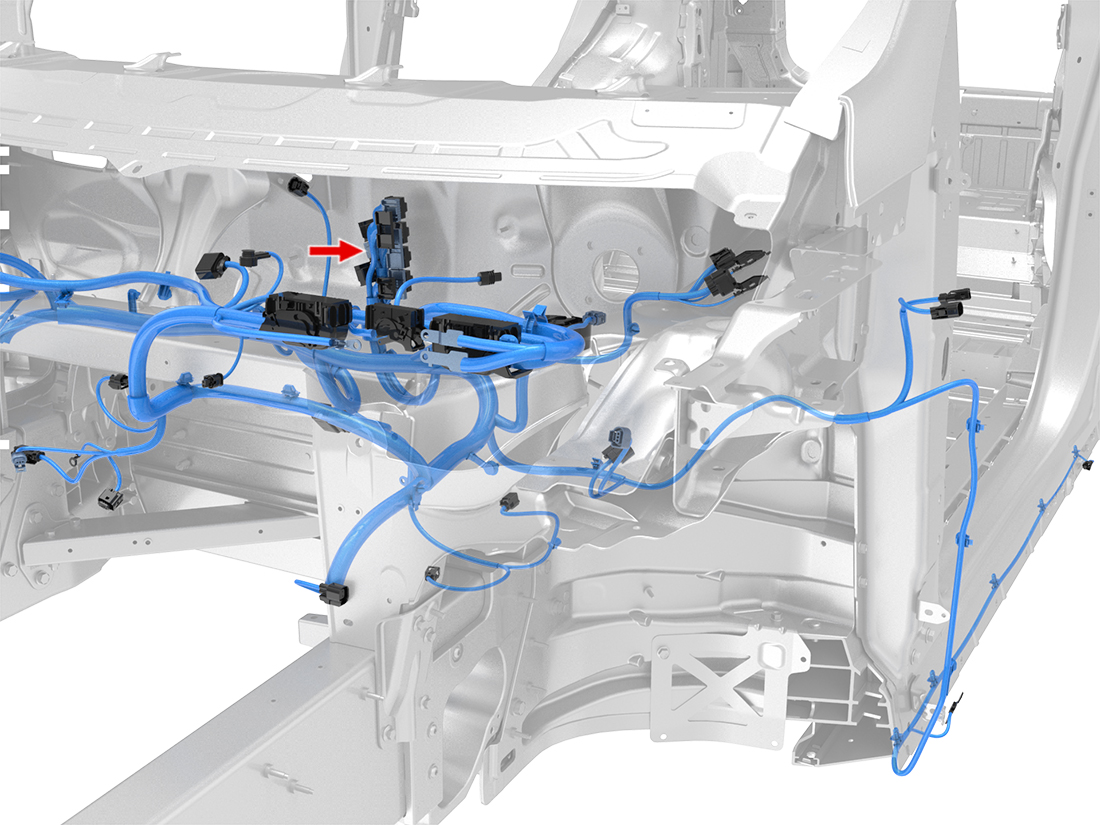

Location:
Connector Detail: Sumitomo 6098-3926
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | WH | 0.13 | SN | X911F-5 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 2 | GN/WH | 0.5 | SN | X150-25 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 2 | GN/WH | 0.5 | SN | X150A-25 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 3 | GN/WH | 0.5 | SN | X165-2 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 4 | GN/WH | 0.13 | SN | X080-28 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 5 | GN/WH | 0.5 | SN | X151-26 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 6 | WH | 0.13 | SN | X915M-4 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 7 | WH | 0.13 | SN | X914M-6 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 8 | RD/WH | 0.5 | SN | X112-2 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 9 | RD/WH | 0.5 | SN | X101-2 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 10 | WH | 0.35 | SN | X501-11 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 11 | WH | 0.13 | SN | X911F-6 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 12 | GN | 0.13 | SN | X911F-15 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 13 | GN | 0.5 | SN | X150-16 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 13 | GN | 0.5 | SN | X150A-16 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 14 | GN | 0.5 | SN | X165-3 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 15 | GN | 0.13 | SN | X080-29 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 16 | GN | 0.5 | SN | X151-14 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 17 | GN | 0.13 | SN | X915M-14 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 18 | RD | 0.13 | SN | X914M-16 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 19 | RD | 0.5 | SN | X112-1 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 20 | RD | 0.5 | SN | X101-3 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 21 | RD | 0.35 | SN | X501-12 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 22 | RD | 0.13 | SN | X911F-16 | Sumitomo 8240-0182 | | 1099530-00-A | |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | WH | 0.13 | SN | X911F-5 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 2 | GN/WH | 0.5 | SN | X150-25 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 2 | GN/WH | 0.5 | SN | X150A-25 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 3 | GN/WH | 0.5 | SN | X165-2 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 4 | GN/WH | 0.13 | SN | X080-28 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 5 | GN/WH | 0.5 | SN | X151-26 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 6 | WH | 0.13 | SN | X915M-4 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 7 | WH | 0.13 | SN | X914M-6 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 8 | RD/WH | 0.5 | SN | X112-2 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 9 | RD/WH | 0.5 | SN | X101-2 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 10 | WH | 0.35 | SN | X501-11 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 11 | WH | 0.13 | SN | X911F-6 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 12 | GN | 0.13 | SN | X911F-15 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 13 | GN | 0.5 | SN | X150-16 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 13 | GN | 0.5 | SN | X150A-16 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 14 | GN | 0.5 | SN | X165-3 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 15 | GN | 0.13 | SN | X080-29 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 16 | GN | 0.5 | SN | X151-14 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 17 | GN | 0.13 | SN | X915M-14 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 18 | RD | 0.13 | SN | X914M-16 | Sumitomo 8240-0182 | | 1099530-00-A | |
| 19 | RD | 0.5 | SN | X112-1 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 20 | RD | 0.5 | SN | X101-3 | Sumitomo 8100-3625 | | 1099530-00-A | |
| 21 | RD | 0.35 | SN | X501-12 | Sumitomo 8100-3624 | | 1099530-00-A | |
| 22 | RD | 0.13 | SN | X911F-16 | Sumitomo 8240-0182 | | 1099530-00-A | |
