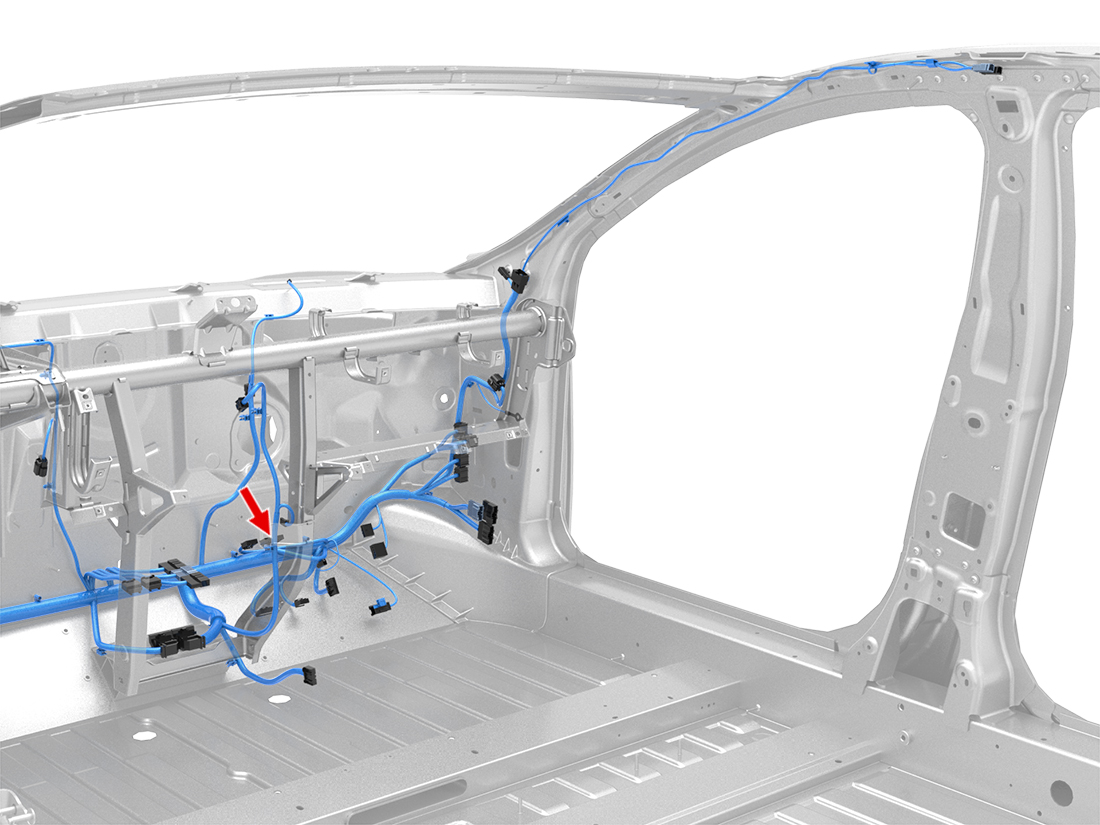

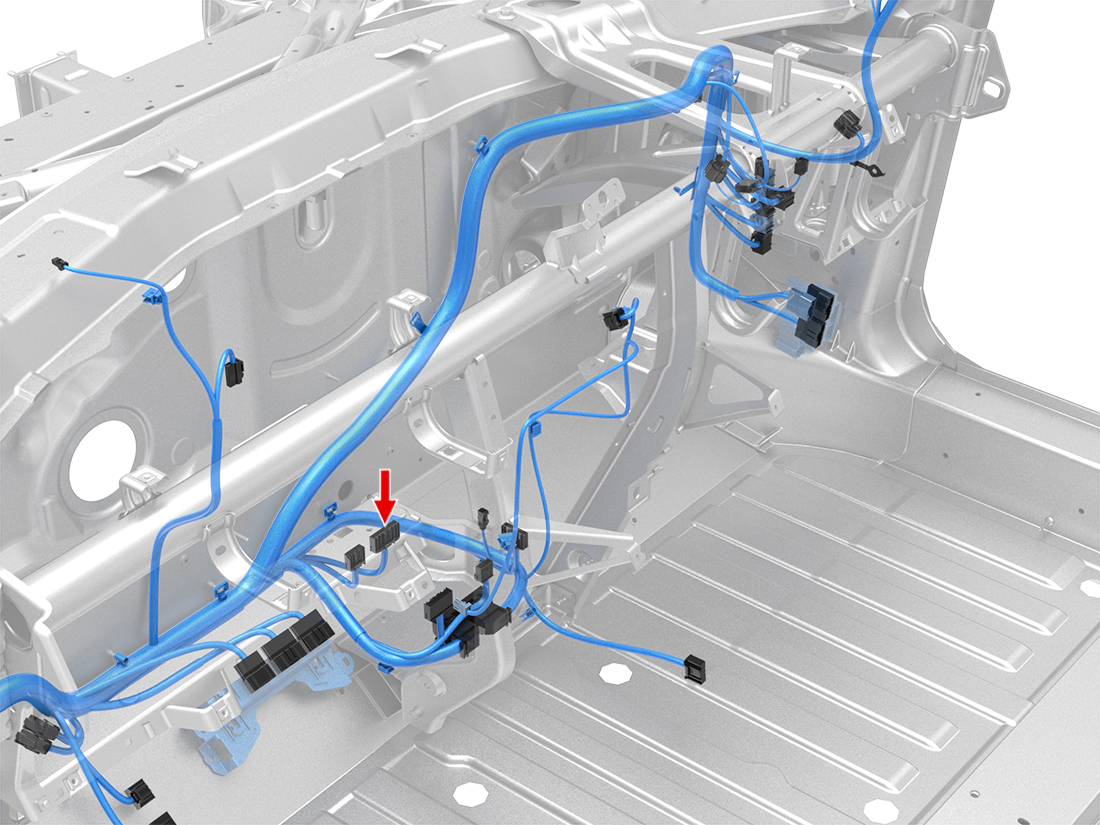

Connector Detail: JAE MX34036SF1
Color: Gray
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | WH/RD | 0.35 | SN | X988M-11 | JAE M34S75C4F1 | | 1099499-00-B | |
| 2 | VT | 0.35 | SN | X954M-25 | JAE M34S75C4F1 | | 1099499-00-B | |
| 3 | RD/GN | 0.35 | SN | X948M-14 | JAE M34S75C4F1 | | 1099499-00-B | |
| 4 | BU | 0.35 | SN | X967M-14 | JAE M34S75C4F1 | | 1099499-00-B | |
| 5 | WH | 0.35 | SN | X967M-12 | JAE M34S75C4F1 | | 1099499-00-B | |
| 6 | BU/WH | 0.35 | SN | X578-5 | JAE M34S75C4F1 | | 1099499-00-B | |
| 11 | OG | 0.35 | SN | X988M-25 | JAE M34S75C4F1 | | 1099499-00-B | |
| 12 | RD/GY | 0.35 | SN | Z50-EXL24-L | JAE M34S75C4F1 | | 1099499-00-B | |
| 14 | BN/WH | 0.35 | SN | X988M-24 | JAE M34S75C4F1 | | 1099499-00-B | |
| 15 | RD/BK | 0.5 | SN | X954M-6 | JAE M34S75C4F2 | | 1099500-00-A | |
| 17 | VT/WH | 0.35 | SN | X967M-2 | JAE M34S75C4F1 | | 1099499-00-B | |
| 19 | BU/WH | 0.35 | SN | X953M-16 | JAE M34S75C4F1 | | 1099499-00-B | |
| 22 | WH/BK | 0.5 | SN | X953M-9 | JAE M34S75C4F2 | | 1099500-00-A | |
| 23 | RD | 0.5 | SN | X955M-9 | JAE M34S75C4F2 | | 1099500-00-A | |
| 24 | YE/WH | 0.35 | SN | X967M-17 | JAE M34S75C4F1 | | 1099499-00-B | |
| 25 | RD/BK | 0.35 | SN | X967M-15 | JAE M34S75C4F1 | | 1099499-00-B | |
| 26 | GY | 0.35 | SN | X967M-13 | JAE M34S75C4F1 | | 1099499-00-B | |
| 27 | GN/WH | 0.35 | SN | X578-8 | JAE M34S75C4F1 | | 1099499-00-B | |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 1 | WH/RD | 0.35 | SN | X988M-11 | JAE M34S75C4F1 | | 1099499-00-B | |
| 2 | VT | 0.35 | SN | X954M-25 | JAE M34S75C4F1 | | 1099499-00-B | |
| 3 | RD/GN | 0.35 | SN | X948M-14 | JAE M34S75C4F1 | | 1099499-00-B | |
| 4 | BU | 0.35 | SN | X967M-14 | JAE M34S75C4F1 | | 1099499-00-B | |
| 5 | WH | 0.35 | SN | X967M-12 | JAE M34S75C4F1 | | 1099499-00-B | |
| 6 | BU/WH | 0.35 | SN | X578-5 | JAE M34S75C4F1 | | 1099499-00-B | |
| 11 | OG | 0.35 | SN | X988M-25 | JAE M34S75C4F1 | | 1099499-00-B | |
| 12 | RD/GY | 0.35 | SN | Z47-EXL24-L | JAE M34S75C4F1 | | 1099499-00-B | |
| 14 | BN/WH | 0.35 | SN | X988M-24 | JAE M34S75C4F1 | | 1099499-00-B | |
| 15 | RD/BK | 0.5 | SN | X954M-6 | JAE M34S75C4F2 | | 1099500-00-A | |
| 17 | VT/WH | 0.35 | SN | X967M-2 | JAE M34S75C4F1 | | 1099499-00-B | |
| 19 | BU/WH | 0.35 | SN | X953M-16 | JAE M34S75C4F1 | | 1099499-00-B | |
| 22 | WH/BK | 0.5 | SN | X953M-9 | JAE M34S75C4F2 | | 1099500-00-A | |
| 23 | RD | 0.5 | SN | X955M-9 | JAE M34S75C4F2 | | 1099500-00-A | |
| 24 | YE/WH | 0.35 | SN | X967M-17 | JAE M34S75C4F1 | | 1099499-00-B | |
| 25 | RD/BK | 0.35 | SN | X967M-15 | JAE M34S75C4F1 | | 1099499-00-B | |
| 26 | GY | 0.35 | SN | X967M-13 | JAE M34S75C4F1 | | 1099499-00-B | |
| 27 | GN/WH | 0.35 | SN | X578-8 | JAE M34S75C4F1 | | 1099499-00-B | |
