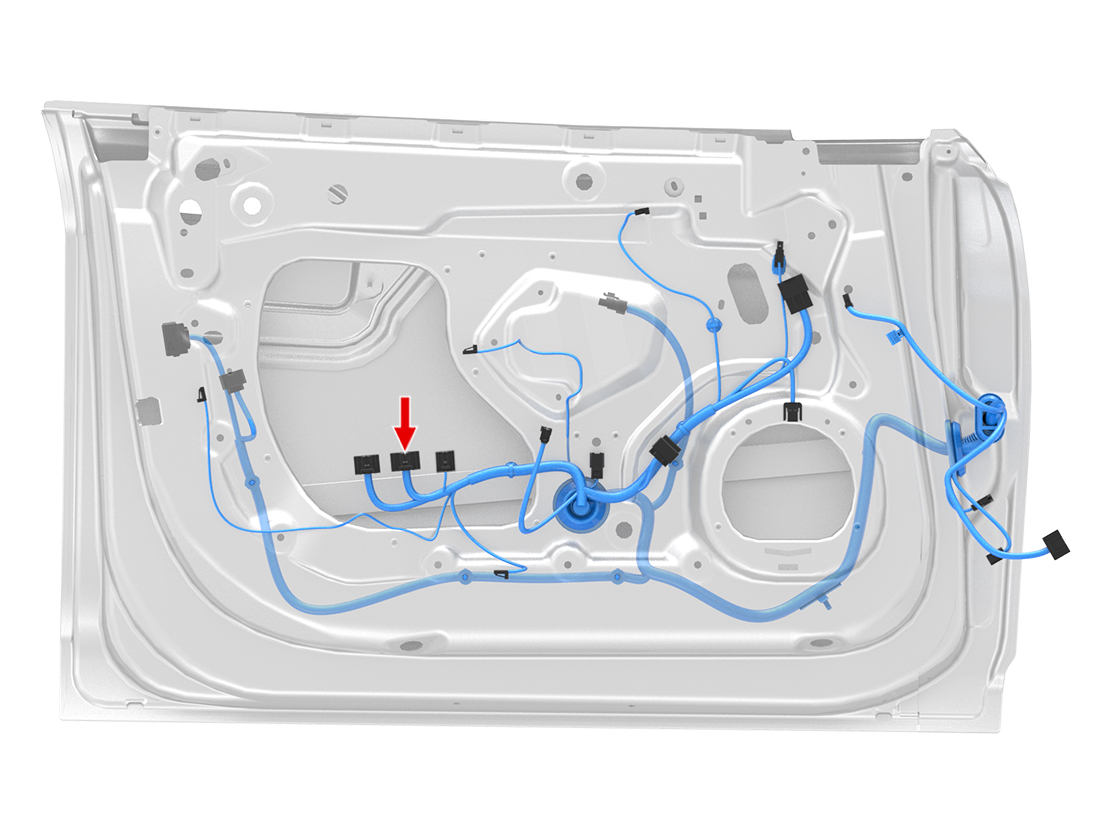

X302 - s-rhd-sop11

Location:

Connector Detail: JAE MX34028SF1

Color: Gray

Serviceability: Terminal Pigtail

CavityColorSizePlateDestinationTerminalSealService PartDepinning Tool
2OG0.35SNX928F-3JAE M34S75C4F11099499-00-B
3GN0.35SNZ7-DCL10-LJAE M34S75C4F11099499-00-B
4RD/GY0.35SNX316-1JAE M34S75C4F11099499-00-B
5RD/VT0.35SNX316-7JAE M34S75C4F11099499-00-B
6RD/GN0.35SNX316-8JAE M34S75C4F11099499-00-B
8RD/BK0.35SNX316-5JAE M34S75C4F11099499-00-B
14RD0.35SNX488-1JAE M34S75C4F11099499-00-B
15BN0.35SNX943F-15JAE M34S75C4F11099499-00-B
16BN/WH0.35SNX943F-6JAE M34S75C4F11099499-00-B
18GY0.35SNX316-11JAE M34S75C4F11099499-00-B
19YE/WH0.35SNX316-17JAE M34S75C4F11099499-00-B
21WH/BK0.35SNX316-18JAE M34S75C4F11099499-00-B
22BK0.35SNX943F-13JAE M34S75C4F11099499-00-B
23GY/WH0.35SNX928F-7JAE M34S75C4F11099499-00-B
27SI0.35SNZ1-SEC19-RJAE M34S75C4F11099499-00-B
28BK0.35SNX488-3JAE M34S75C4F11099499-00-B
CavityColorSizePlateDestinationTerminalSealService PartDepinning Tool
2OG0.35SNX928F-3JAE M34S75C4F11099499-00-B
3GN0.35SNZ7-DCL10-LJAE M34S75C4F11099499-00-B
4RD/GY0.35SNX316-1JAE M34S75C4F11099499-00-B
5RD/VT0.35SNX316-7JAE M34S75C4F11099499-00-B
6RD/GN0.35SNX316-8JAE M34S75C4F11099499-00-B
8RD/BK0.35SNX316-5JAE M34S75C4F11099499-00-B
14RD0.35SNX488-1JAE M34S75C4F11099499-00-B
15BN0.35SNX943F-15JAE M34S75C4F11099499-00-B
16BN/WH0.35SNX943F-6JAE M34S75C4F11099499-00-B
18GY0.35SNX316-11JAE M34S75C4F11099499-00-B
19YE/WH0.35SNX316-17JAE M34S75C4F11099499-00-B
21WH/BK0.35SNX316-18JAE M34S75C4F11099499-00-B
22BK0.35SNX943F-13JAE M34S75C4F11099499-00-B
23GY/WH0.35SNX928F-7JAE M34S75C4F11099499-00-B
27SI0.35SNZ1-SEC19-RJAE M34S75C4F11099499-00-B
28BK0.35SNX488-3JAE M34S75C4F11099499-00-B
