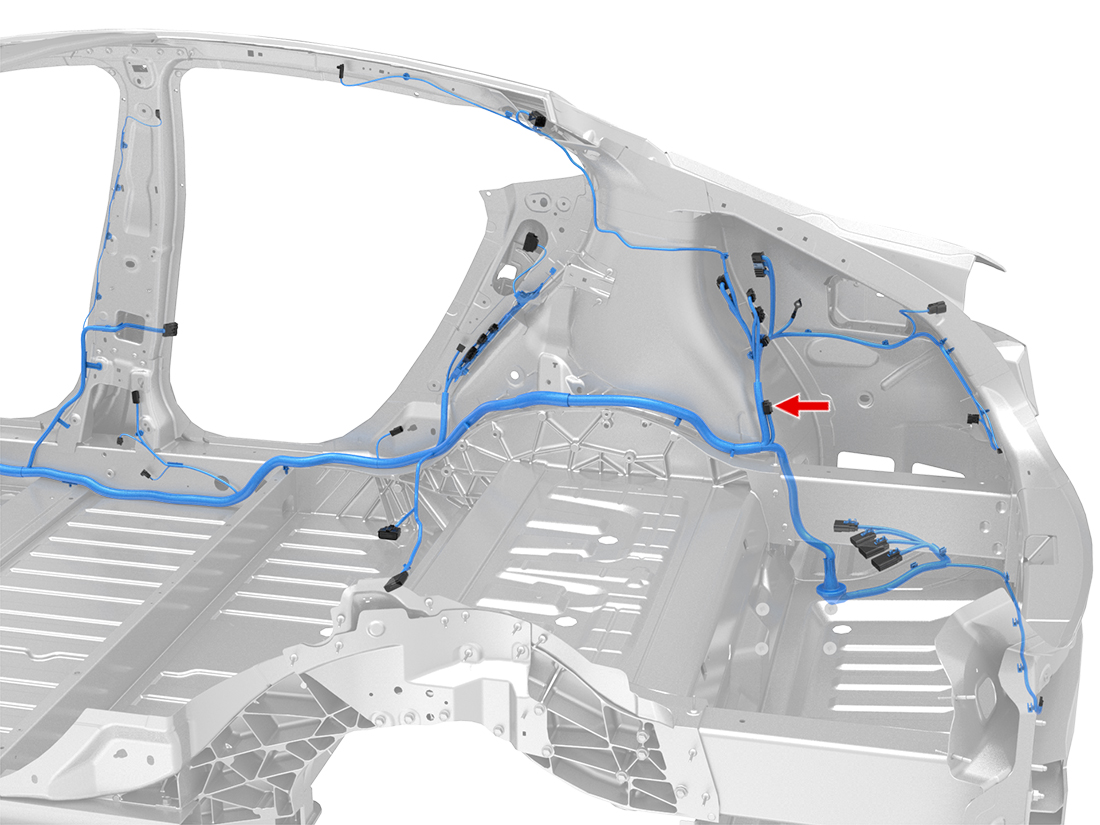

Connector Detail: SUMITOMO 6098-3926
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 2 | RD/WH | 0.5 | SN | X932M-1 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 3 | RD/WH | 0.35 | SN | X976M-4 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 4 | RD/WH | 0.35 | SN | X102-1 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 5 | RD/WH | 0.5 | SN | X042A-14 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 6 | RD/WH | 0.35 | SN | X977F-3 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 7 | GN/WH | 0.35 | SN | X102-3 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 8 | GN/WH | 0.35 | SN | X141-3 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 9 | GN/WH | 0.35 | SN | X976M-5 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 10 | GN/WH | 0.35 | SN | X130B-24 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 13 | RD | 0.5 | SN | X932M-11 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 14 | RD | 0.35 | SN | X976M-14 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 15 | RD | 0.35 | SN | X102-11 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 16 | RD | 0.5 | SN | X042A-4 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 17 | RD | 0.35 | SN | X977F-14 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 18 | GN | 0.35 | SN | X102-13 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 19 | GN | 0.35 | SN | X141-4 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 20 | GN | 0.35 | SN | X976M-15 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 21 | GN | 0.35 | SN | X130B-23 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 2 | RD/WH | 0.5 | SN | X932M-1 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 3 | RD/WH | 0.35 | SN | X976M-4 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 4 | RD/WH | 0.35 | SN | X102-1 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 5 | RD/WH | 0.5 | SN | X042A-14 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 6 | RD/WH | 0.35 | SN | X977F-3 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 7 | GN/WH | 0.35 | SN | X102-3 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 8 | GN/WH | 0.35 | SN | X141-3 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 9 | GN/WH | 0.35 | SN | X976M-5 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 10 | GN/WH | 0.35 | SN | X130B-24 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 13 | RD | 0.5 | SN | X932M-11 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 14 | RD | 0.35 | SN | X976M-14 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 15 | RD | 0.35 | SN | X102-11 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 16 | RD | 0.5 | SN | X042A-4 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 17 | RD | 0.35 | SN | X977F-14 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 18 | GN | 0.35 | SN | X102-13 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 19 | GN | 0.35 | SN | X141-4 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 20 | GN | 0.35 | SN | X976M-15 | SUMITOMO 8100-3625 | | 1099530-00-A | |
| 21 | GN | 0.35 | SN | X130B-23 | SUMITOMO 8100-3625 | | 1099530-00-A | |
