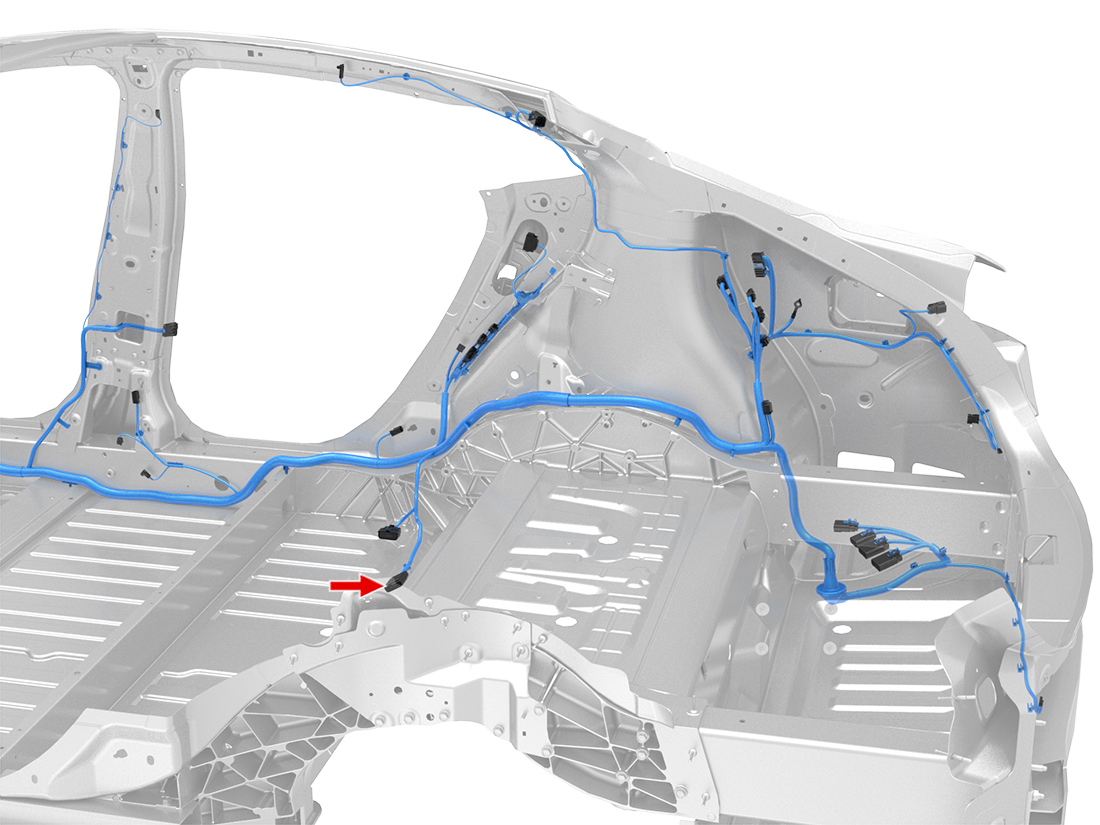

Connector Detail: MOLEX 33482-2101
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 2 | OG | 0.35 | SN | Z74-SEC46-L | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 3 | BN/WH | 0.35 | SN | X774-8 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 4 | RD/WH | 0.35 | SN | X779-3 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 5 | GN/WH | 0.35 | SN | X779-9 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 6 | VT | 0.35 | SN | X042A-5 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 7 | WH/BK | 0.35 | SN | X042A-2 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 8 | RD/GY | 0.35 | SN | X042A-6 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 9 | RD/YE | 0.5 | SN | X931M-5 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 10 | BU/WH | 0.35 | SN | X042A-19 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 13 | BN | 0.35 | SN | X774-19 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 14 | RD | 0.35 | SN | X779-14 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 15 | GN | 0.35 | SN | X779-20 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 16 | WH | 0.35 | SN | X042A-15 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 17 | GN | 0.35 | SN | X042A-8 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 18 | GY | 0.5 | SN | X042A-16 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 19 | YE/WH | 0.5 | SN | X042A-3 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 20 | BU | 0.35 | SN | X042A-9 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| Cavity | Color | Size | Plate | Destination | Terminal | Seal | Service Part | Depinning Tool |
|---|
| 2 | OG | 0.35 | SN | Z74-SEC46-L | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 3 | BN/WH | 0.35 | SN | X774-8 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 4 | RD/WH | 0.35 | SN | X779-3 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 5 | GN/WH | 0.35 | SN | X779-9 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 6 | VT | 0.35 | SN | X042A-5 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 7 | WH/BK | 0.35 | SN | X042A-2 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 8 | RD/GY | 0.35 | SN | X042A-6 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 9 | RD/YE | 0.5 | SN | X931M-5 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 10 | BU/WH | 0.35 | SN | X042A-19 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 13 | BN | 0.35 | SN | X774-19 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 14 | RD | 0.35 | SN | X779-14 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 15 | GN | 0.35 | SN | X779-20 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 16 | WH | 0.35 | SN | X042A-15 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 17 | GN | 0.35 | SN | X042A-8 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 18 | GY | 0.5 | SN | X042A-16 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 19 | YE/WH | 0.5 | SN | X042A-3 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
| 20 | BU | 0.35 | SN | X042A-9 | MOLEX 33000-0004 | TESLA MAT-120-240 | 1099509-00-A | 1116485-00-A |
