X166 - s-rhd-sop13

Tesla Part Number
1015021-00-A
Connector
AMP 1326490-3
Color
GY

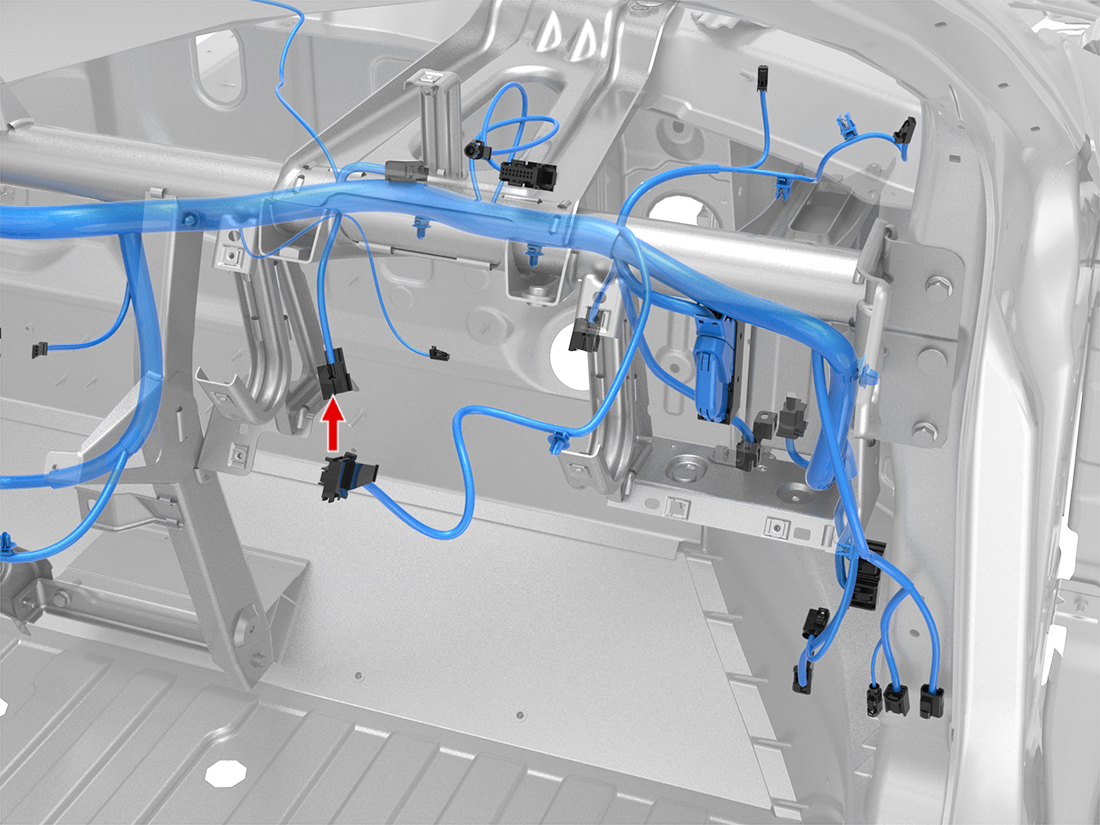

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP927771-12.8x0.8FRD/WH0.75X948F1
2AMP927771-12.8x0.8FWH0.75X948F2
3AMP965914-21.6x0.6FBN0.35
4AMP965914-21.6x0.6FWH/BK0.35X948F4
