X260 - s-rhd-sop13

Tesla Part Number
1015005-00-A
Connector
AMP 1-1718346-1
Color
BK

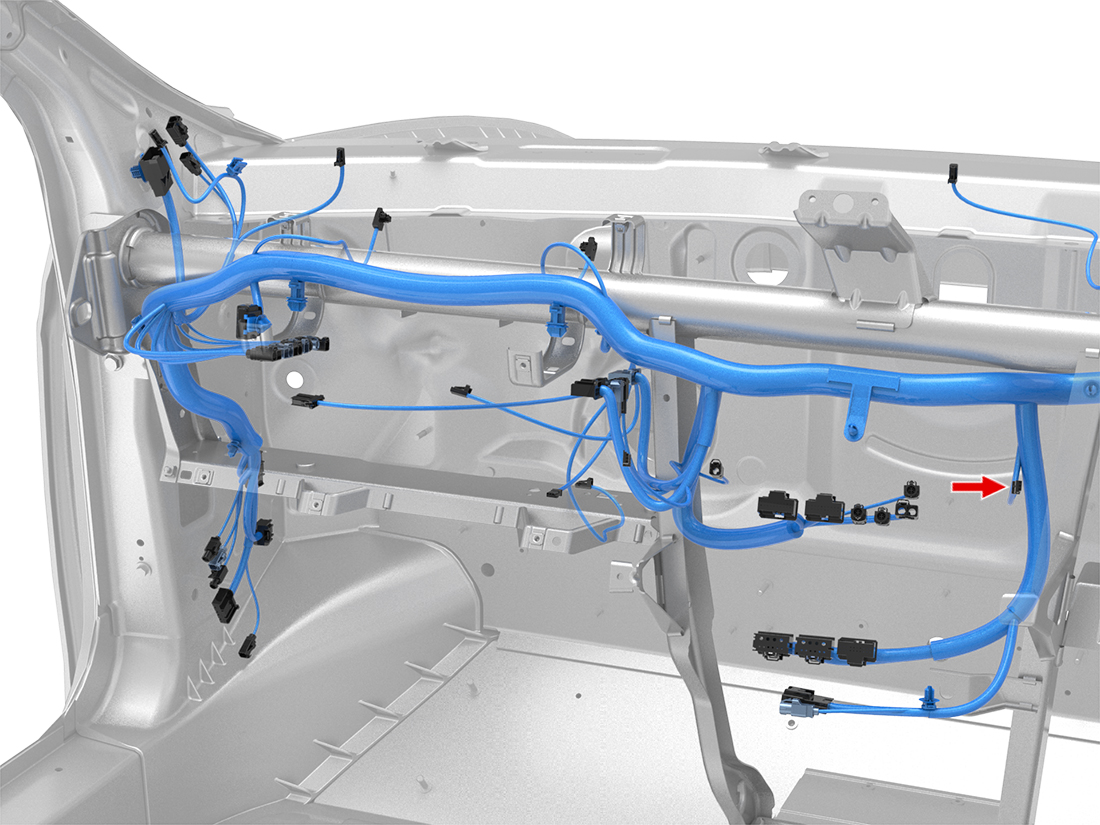

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP5-928999-10.63x0.63FWH/BU0.35X948F13
2AMP5-928999-10.63x0.63FRD/GN0.35X948F14
3AMP5-928999-10.63x0.63FBK0.35
