X403 - s-rhd-sop13

Tesla Part Number
1015311-00-A
Connector
SUMITOMO 6189-0133
Color
GY

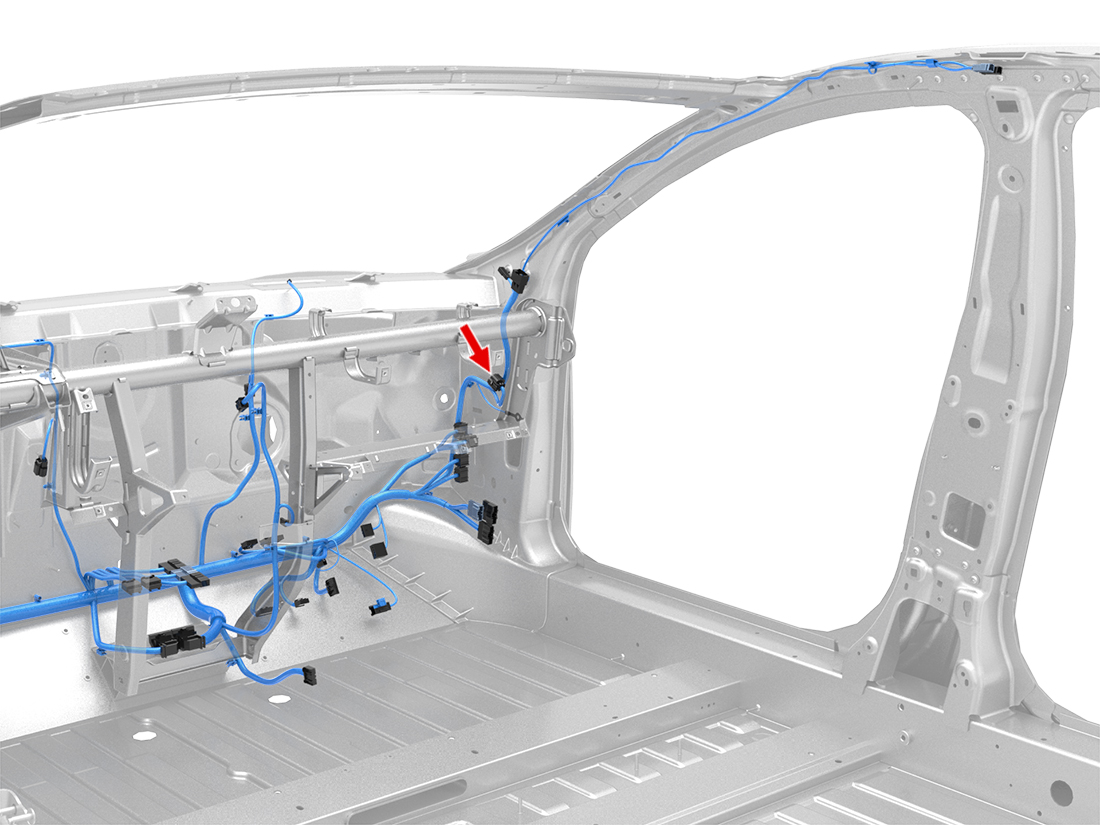

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1YAZAKI7116-14202.3x0.64FSBN/WH0.35SUMITOMO7165-0385
2YAZAKI7116-14202.3x0.64FSGY0.35SUMITOMO7165-0385
3SUMITOMO1500-01102.3x0.64FSRD/VT1.00SUMITOMO7165-0118X4055
4YAZAKI7116-14202.3x0.64FSGN/WH0.35SUMITOMO7165-0385X4049
5YAZAKI7116-14202.3x0.64FSWH0.35SUMITOMO7165-0385X40410
6SUMITOMO1500-01102.3x0.64FSVT1.00SUMITOMO7165-0118X4056
