X301 - s-rhd-sop8

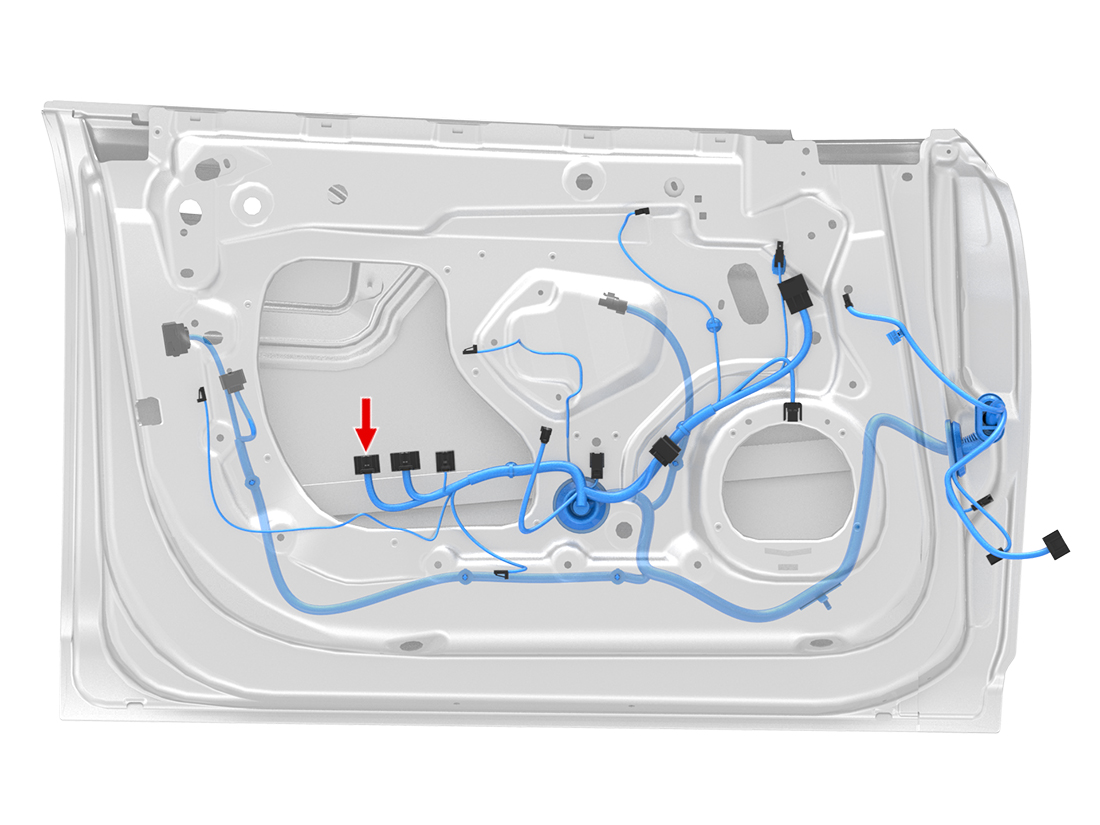

Location:

Connector Detail: jae_mx34024sf1

Gender:

Color: Gray

Cav	Col	Gauge
1	GY	0.35
2	RD	0.5
3	GN/WH	0.35
4	VT	0.35
5	GY/WH	0.35
7	YE	0.35
8	RD	0.35
9	GY	0.35
10	RD/YE	0.35
11	WH/BU	0.35
12	BN	0.35
14	WH	0.35
15	BN/WH	0.35
16	WH	0.35
18	WH/BU	0.35
19	OG/BK	0.35
20	WH	0.35
21	BK	0.35
22	BK/GY	0.35
23	BU	0.35
24	GN	0.35
