X353

Tesla Part Number
1042590-00-A
Connector
SUMITOMO 6098-5686
Color
WH

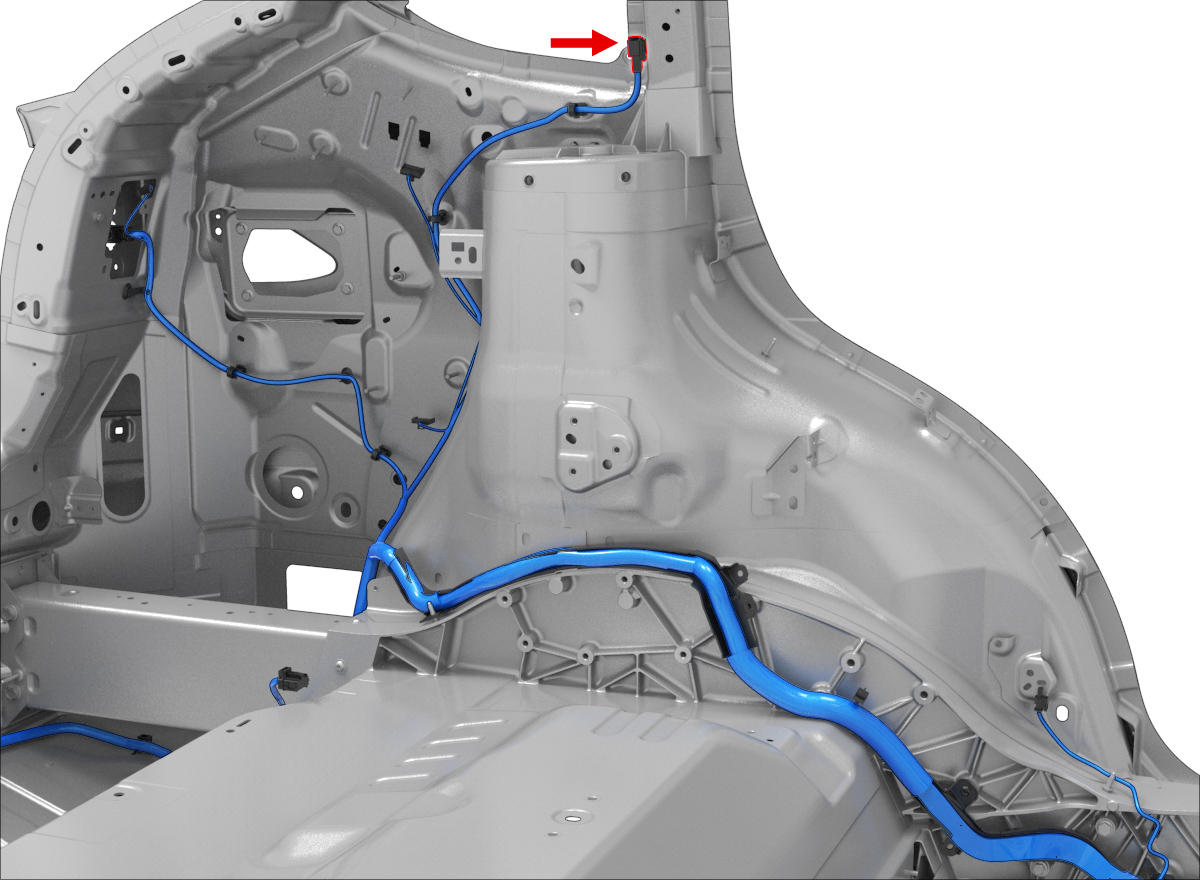

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1SUMITOMO8230-49251.5x0.6MRD0.35X03921
2SUMITOMO8230-49251.5x0.6MGN0.35X03918
3SUMITOMO8230-49251.5x0.6MGY0.35X03919
4SUMITOMO8230-49251.5x0.6MVT0.35X03920
5SUMITOMO8230-49231.5x0.6MRD1.50X030A27
6unused
7unused
8SUMITOMO8230-49231.5x0.6MBK1.50X030A26
