X906F

Tesla Part Number

1034184-10-A

Connector

MOLEX 33472-2007

Color

GY

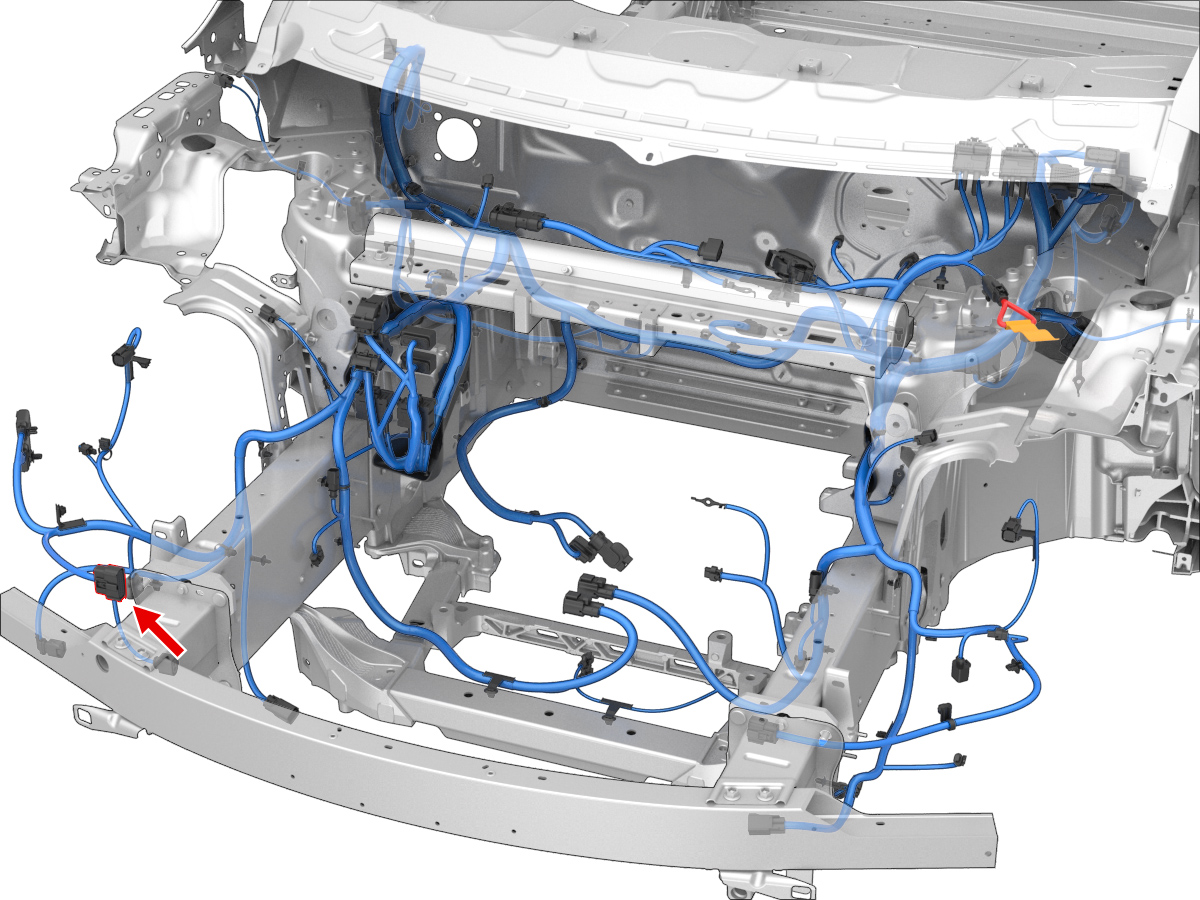

Connector Location:

Connector Pinout:

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1				VT	0.75	TESLA	MAT-120-240	X010	L3
2				BU	0.75	TESLA	MAT-120-240	X010	L4
3	MOLEX	33012-3004	1.5x0.8F	BN	0.35	TESLA	MAT-120-240	X010	C4
4	MOLEX	33012-3004	1.5x0.8F	GY	0.35	TESLA	MAT-120-240	X010	H3
5	MOLEX	33012-3004	1.5x0.8F	RD	0.35	TESLA	MAT-120-240	X915M	4
6	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X915M	5
7	MOLEX	33012-3004	1.5x0.8F	VT	0.35	TESLA	MAT-120-240	X011	35
8	MOLEX	33012-3004	1.5x0.8F	WH	0.35	TESLA	MAT-120-240	X126	3
9	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X126	8
10	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X915M	8
11	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X010	C2
12	MOLEX	33012-3004	1.5x0.8F	GY	0.35	TESLA	MAT-120-240	X010	D2
13	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X010	C1
14	MOLEX	33012-3004	1.5x0.8F	VT	0.35	TESLA	MAT-120-240
15	MOLEX	33012-3004	1.5x0.8F	BK	0.35	TESLA	MAT-120-240	X057	6
16	MOLEX	33012-3004	1.5x0.8F	BN	0.35	TESLA	MAT-120-240	X057	7
17	MOLEX	33012-3004	1.5x0.8F	BN/YE	0.35	TESLA	MAT-120-240	X011	25
18	MOLEX	33012-3004	1.5x0.8F	BU	0.35	TESLA	MAT-120-240
19	MOLEX	33012-3004	1.5x0.8F	WH	0.35	TESLA	MAT-120-240
20	MOLEX	33012-3004	1.5x0.8F	RD	0.35	TESLA	MAT-120-240	X010	E2
