X940M

Tesla Part Number
1621415-01-A
Connector
AMP 2-1719843-5
Color
WH

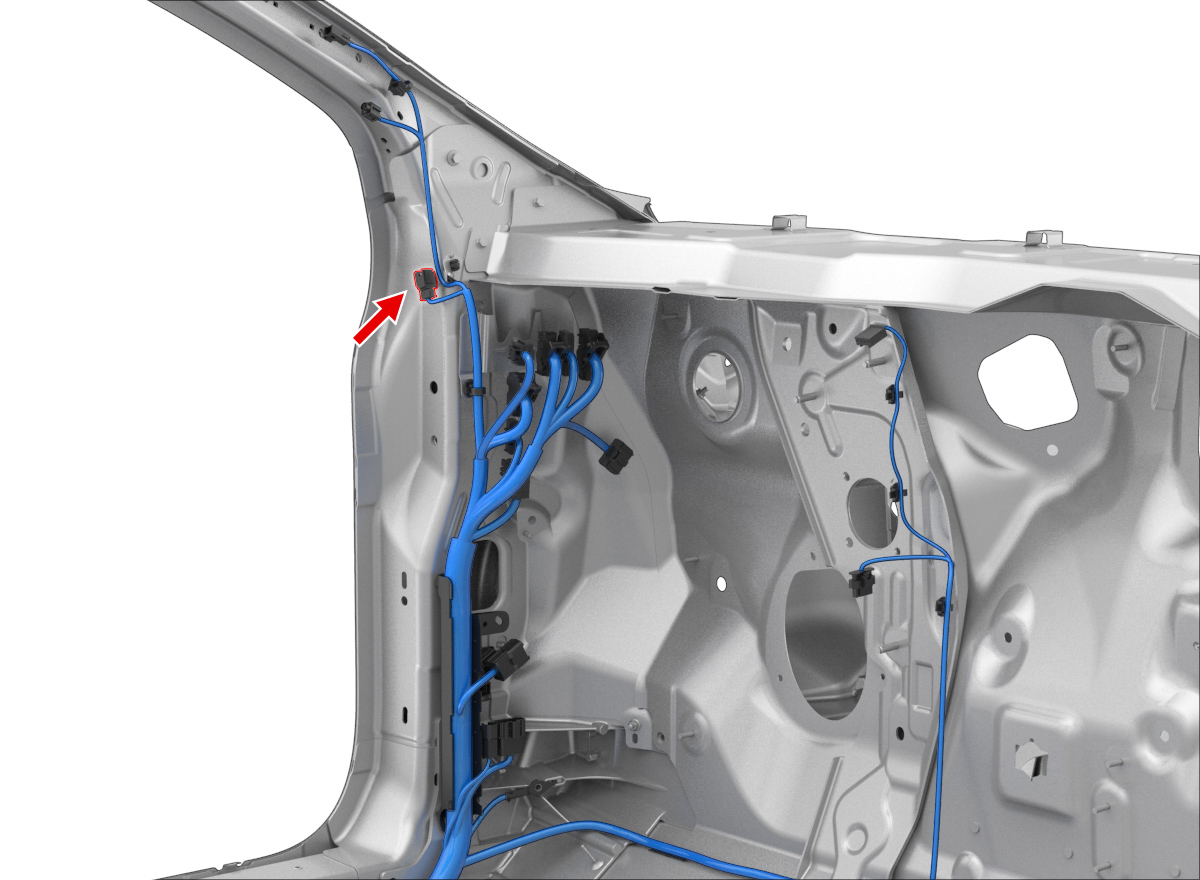

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP5-963716-10.63x0.63MGN0.50X996M11
2AMP5-963716-10.63x0.63MGY0.50X996M12
3unused
4AMP6-928918-10.63x0.63MBU0.35X996M9
5AMP6-928918-10.63x0.63MGN0.35X996M10
6AMP5-963716-10.63x0.63MVT0.50X996M3
7AMP5-963716-10.63x0.63MRD0.50X996M4
8AMP6-928918-10.63x0.63MBK0.35G2501
9AMP6-928918-10.63x0.63MWH0.35X996M19
10AMP6-928918-10.63x0.63MYE0.35X996M20
