X964M

Tesla Part Number

1055685-00-A

Connector

MOLEX 33482-2101

Color

BK

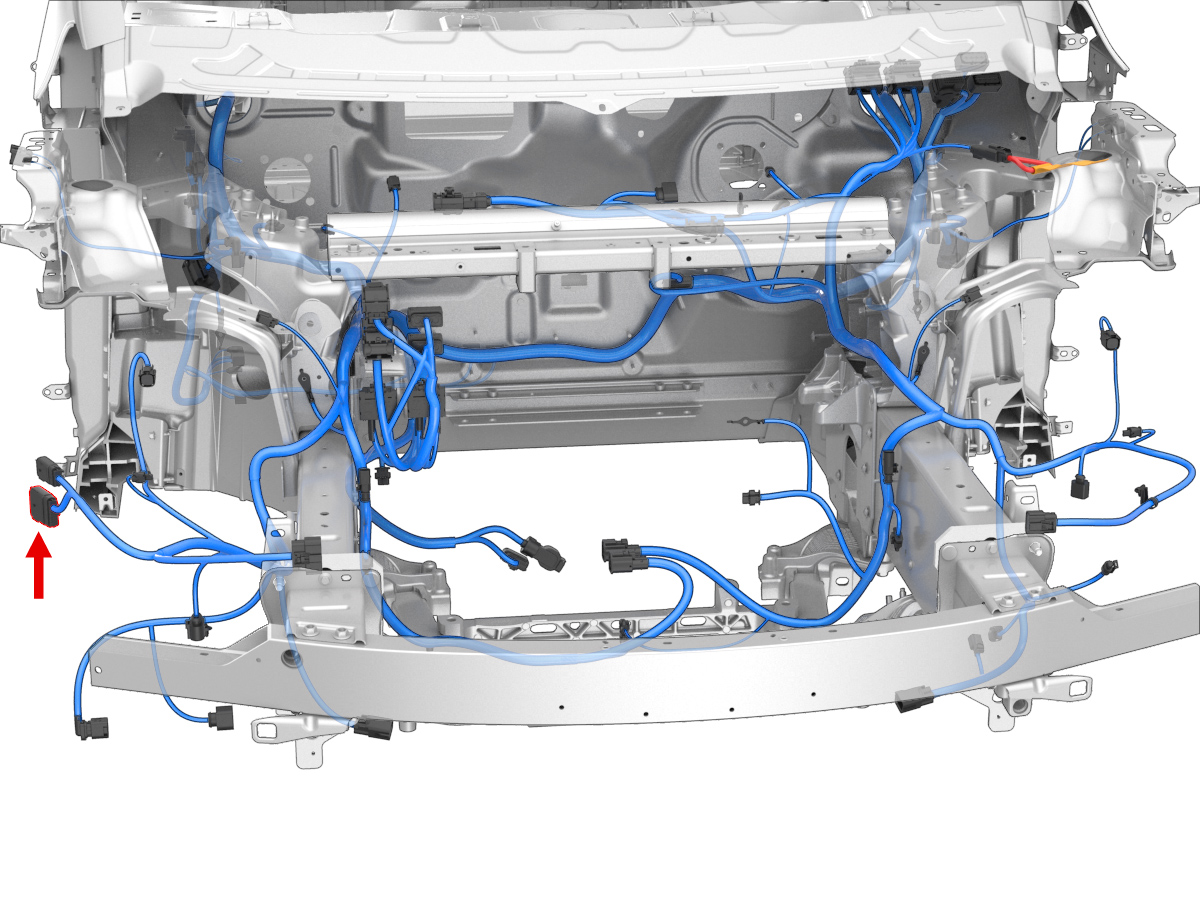

Connector Location:

Connector Pinout:

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1				BN	1.00	TESLA	MAT-120-240	X010	A5
2	MOLEX	33000-0004	1.5x0.8M	YE	0.35	TESLA	MAT-120-240	X011	52
3	MOLEX	33000-0004	1.5x0.8M	WH	0.35	TESLA	MAT-120-240	X010	D4
4	MOLEX	33000-0004	1.5x0.8M	GN	0.35	TESLA	MAT-120-240	X057	19
5	MOLEX	33000-0004	1.5x0.8M	VT	0.35	TESLA	MAT-120-240	X057	18
6	MOLEX	33000-0004	1.5x0.8M	BU	0.50	TESLA	MAT-120-240	X915M	16
7	MOLEX	33000-0004	1.5x0.8M	WH	0.50	TESLA	MAT-120-240	X915M	17
8	MOLEX	33000-0001	1.5x0.8M	BK	1.50	TESLA	MAT-120-240	G160	3
9				RD	1.00	TESLA	MAT-120-240	X010	A3
10	MOLEX	33000-0004	1.5x0.8M	VT	0.50	TESLA	MAT-120-240	X010	E3
11	MOLEX	33000-0004	1.5x0.8M	RD	0.35	TESLA	MAT-120-240	X057	26
12	MOLEX	33000-0004	1.5x0.8M	VT	0.35	TESLA	MAT-120-240	X057	22
13	MOLEX	33000-0004	1.5x0.8M	BU	0.35	TESLA	MAT-120-240	X057	20
14	MOLEX	33000-0004	1.5x0.8M	YE	0.35	TESLA	MAT-120-240	X057	21
15	MOLEX	33000-0004	1.5x0.8M	GN	0.35	TESLA	MAT-120-240	X057	23
16	MOLEX	33000-0004	1.5x0.8M	BN	0.35	TESLA	MAT-120-240	X057	14
17				RD	0.75	TESLA	MAT-120-240	X010	B3
18	MOLEX	33000-0004	1.5x0.8M	TN	0.35	TESLA	MAT-120-240	X025	E4
19	unused
20	unused
