X996F

Tesla Part Number

1034184-10-A

Connector

MOLEX 33472-2007

Color

GY

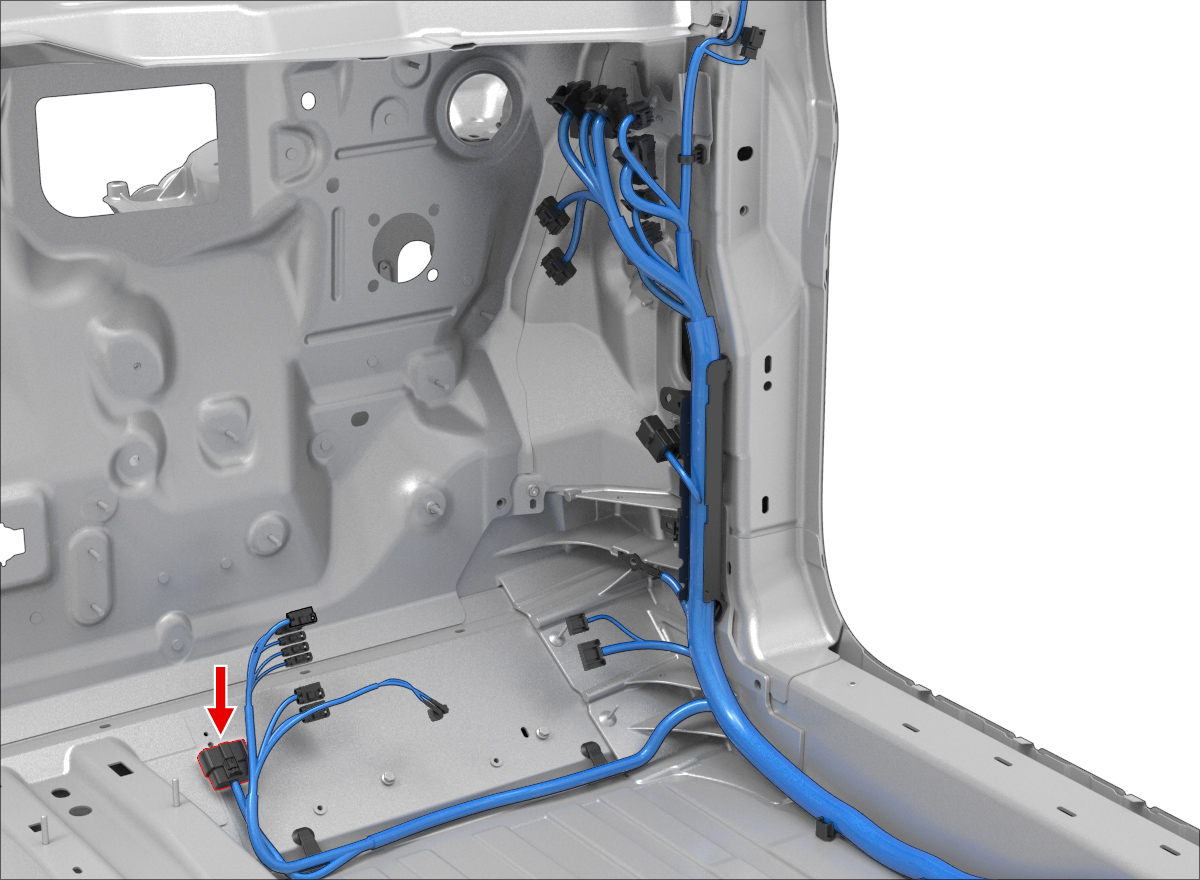

Connector Location:

Connector Pinout:

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	MOLEX	33012-3002	1.5x0.8F	BU	0.75	TESLA	MAT-120-240	X171	14
2	MOLEX	33012-3002	1.5x0.8F	WH	0.75	TESLA	MAT-120-240	X171	13
3	MOLEX	33012-3004	1.5x0.8F	VT	0.50	TESLA	MAT-120-240	X174	7
4	MOLEX	33012-3004	1.5x0.8F	RD	0.50	TESLA	MAT-120-240	X174	8
5	MOLEX	33012-3002	1.5x0.8F	YE	0.75	TESLA	MAT-120-240	X171	8
6	MOLEX	33012-3002	1.5x0.8F	VT	0.75	TESLA	MAT-120-240	X171	7
7	MOLEX	33012-3004	1.5x0.8F	RD	0.35	TESLA	MAT-120-240	X915F	4
8	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X915F	5
9	MOLEX	33012-3004	1.5x0.8F	BU	0.35	TESLA	MAT-120-240	X174	16
10	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X174	15
11	MOLEX	33012-3004	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X171	5
12	MOLEX	33012-3004	1.5x0.8F	GY	0.50	TESLA	MAT-120-240	X171	6
13	MOLEX	33012-3002	1.5x0.8F	BU	0.75	TESLA	MAT-120-240	X171	1
14	MOLEX	33012-3002	1.5x0.8F	VT	0.75	TESLA	MAT-120-240	X171	2
15	MOLEX	33012-3004	1.5x0.8F	YE/WH	0.35	TESLA	MAT-120-240	X052	1
16	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X052	16
17	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X915F	6
18	MOLEX	33012-3004	1.5x0.8F	BN	0.35	TESLA	MAT-120-240	X915F	7
19	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X941M	5
20	MOLEX	33012-3004	1.5x0.8F	BU	0.35	TESLA	MAT-120-240	X941M	4
