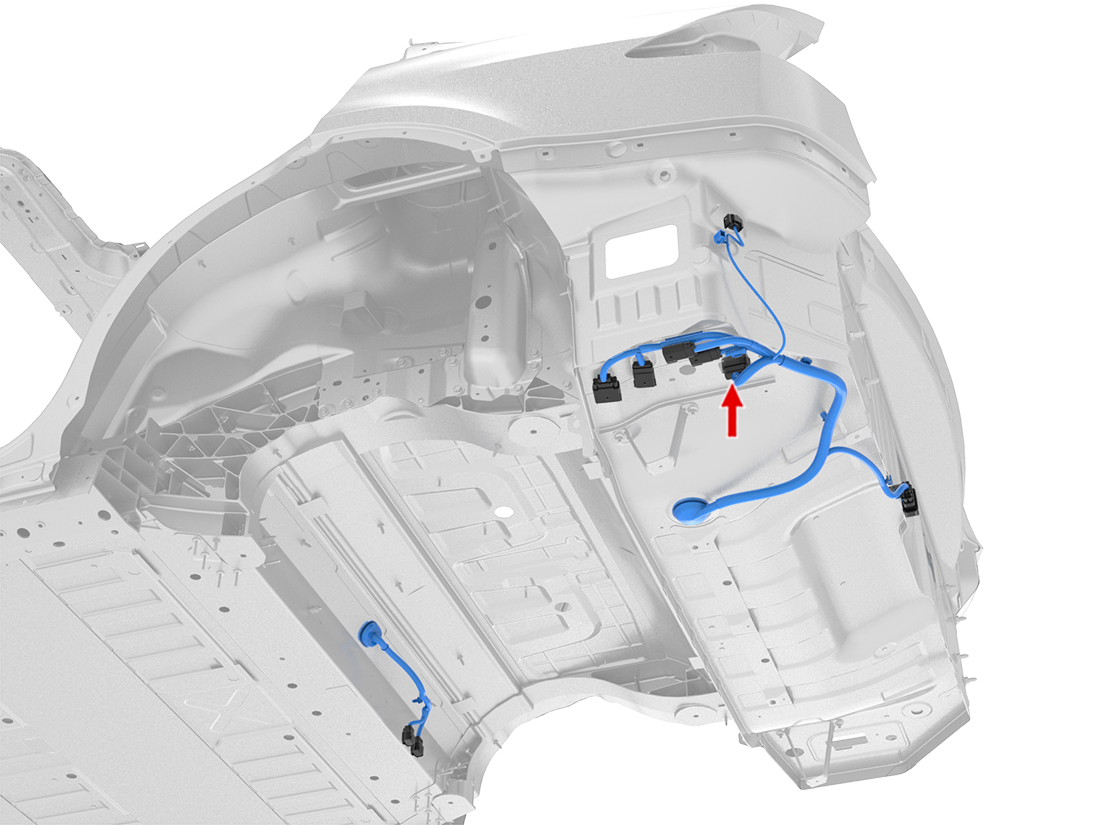

X090 - x-lhd-sop8

Tesla Part Number

1015287-00-A

Connector

MOLEX 33472-2001

Color

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	MOLEX	33012-3003	1.5x0.8F	RD	0.50	TESLA	MAT-120-240	X023	5
2	MOLEX	33012-3003	1.5x0.8F	BU	0.50	TESLA	MAT-120-240	X104A	5
3	MOLEX	33012-3003	1.5x0.8F	YE	0.50	TESLA	MAT-120-240	X537	10
4	MOLEX	33012-3003	1.5x0.8F	RD	0.50	TESLA	MAT-120-240	X706	13
5	MOLEX	33012-3003	1.5x0.8F	VT	0.50	TESLA	MAT-120-240	X106	1
6	MOLEX	33012-3003	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X098	4
7
8	MOLEX	33012-3003	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X104A	6
9	MOLEX	33012-3003	1.5x0.8F	BN/WH	0.35	TESLA	MAT-120-240	X104A	7
10
11	MOLEX	33012-3003	1.5x0.8F	BK	0.50	TESLA	MAT-120-240	GND_LR	1
12	MOLEX	33012-3003	1.5x0.8F	VT/WH	0.50	TESLA	MAT-120-240	X951M	8
13	MOLEX	33012-3003	1.5x0.8F	YE	0.50	TESLA	MAT-120-240	X951M	15
14	MOLEX	33012-3003	1.5x0.8F	RD/WH	0.50	TESLA	MAT-120-240	X706	2
15	MOLEX	33012-3003	1.5x0.8F	WH	0.50	TESLA	MAT-120-240	X106	2
16	MOLEX	33012-3003	1.5x0.8F	GY	0.50	TESLA	MAT-120-240	X098	1
17
18
19	MOLEX	33012-3003	1.5x0.8F	BN	0.35			X104A	8
20
