X535A - x-lhd-sop8

Tesla Part Number
1015115-01-A
Connector
AMP 936119-2
Color
YL

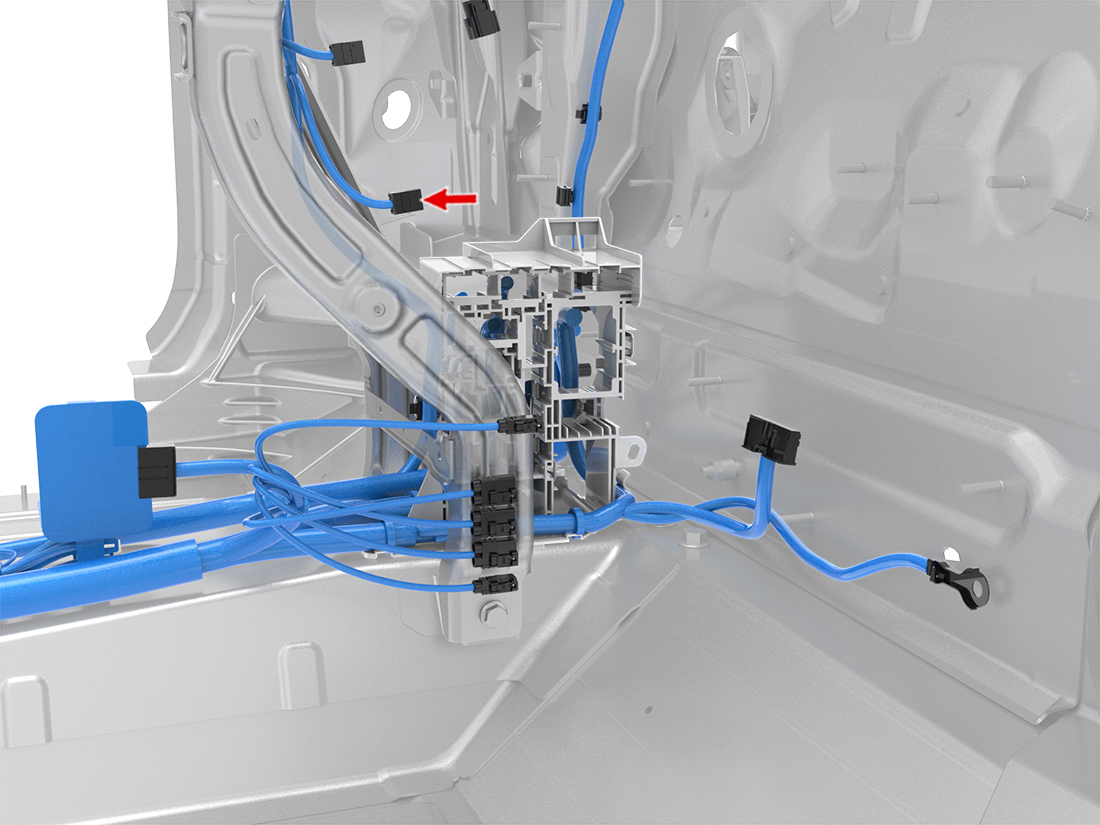

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP5-963715-10.63x0.63FBK0.50GND_C21
2AMP5-928999-10.63x0.63FVT0.35X70319
3AMP5-928999-10.63x0.63FVT/WH0.35X7038
4AMP5-963715-10.63x0.63FRD/WH0.50X0286
