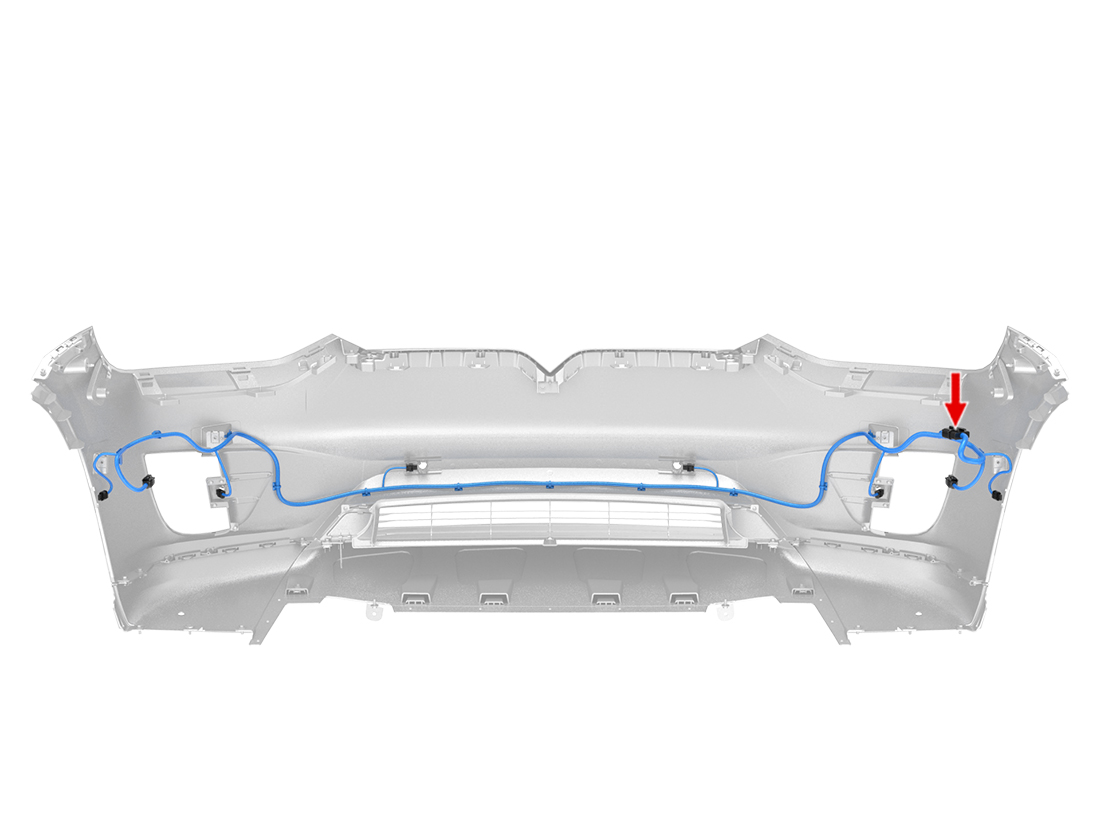

X901F - x-lhd-sop8

Tesla Part Number

1015287-00-A

Connector

MOLEX 33472-2001

Color

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1
2	MOLEX	33012-3003	1.5x0.8F	RD	0.50	TESLA	MAT-120-240
3	MOLEX	33012-3003	1.5x0.8F	BK	0.50	TESLA	MAT-120-240
4	MOLEX	33012-3003	1.5x0.8F	BU/WH	0.50	TESLA	MAT-120-240	X140	2
5	MOLEX	33012-3003	1.5x0.8F	BU	0.50	TESLA	MAT-120-240	X141	2
6	MOLEX	33012-3003	1.5x0.8F	GN/WH	0.50	TESLA	MAT-120-240	X142	2
7	MOLEX	33012-3003	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X143	2
8	MOLEX	33012-3003	1.5x0.8F	RD/WH	0.50	TESLA	MAT-120-240	X133	2
9	MOLEX	33012-3003	1.5x0.8F	BN/WH	0.50	TESLA	MAT-120-240	X134	2
10	MOLEX	33012-3003	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X263	4
11	MOLEX	33012-3003	1.5x0.8F	BK	0.50	TESLA	MAT-120-240
12
13	MOLEX	33012-3003	1.5x0.8F	GN/WH	0.50	TESLA	MAT-120-240	X262	1
14	MOLEX	33012-3003	1.5x0.8F	BN	0.50	TESLA	MAT-120-240	X262	5
15	MOLEX	33012-3003	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X262	2
16	MOLEX	33012-3003	1.5x0.8F	BN	0.50	TESLA	MAT-120-240	X263	2
17	MOLEX	33012-3003	1.5x0.8F	BU/WH	0.50	TESLA	MAT-120-240	X263	1
18	MOLEX	33012-3003	1.5x0.8F	VT	0.50	TESLA	MAT-120-240	X263	5
19
20	MOLEX	33012-3003	1.5x0.8F	BU	0.50	TESLA	MAT-120-240	X262	4
