X052 - x-lhd-sop9

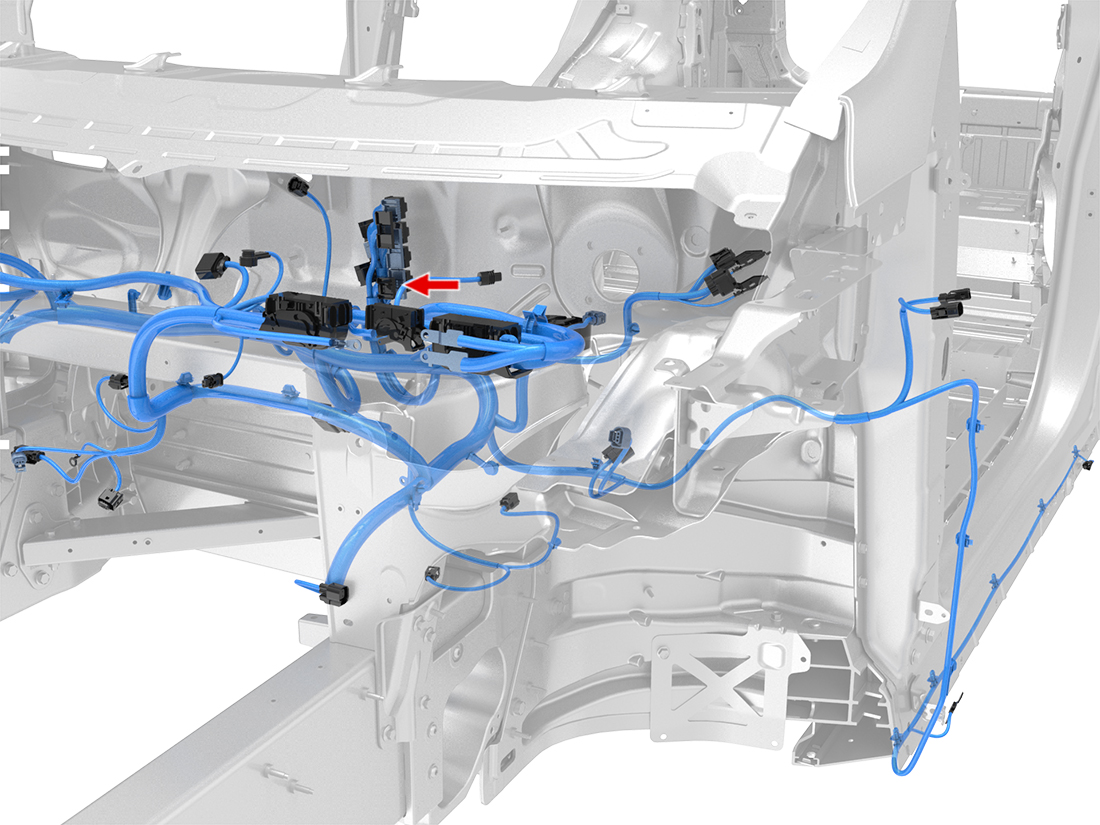

Connector Location:
Connector Pinout:
Connector Details:
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8240-0182 | 0.64x0.64F | WH | 0.13 | X914M | 5 | ||
| 2 | |||||||||
| 3 | SUMITOMO | 8240-0182 | 0.64x0.64F | BN | 0.13 | X752 | 5 | ||
| 4 | |||||||||
| 5 | |||||||||
| 6 | |||||||||
| 7 | |||||||||
| 8 | |||||||||
| 9 | |||||||||
| 10 | |||||||||
| 11 | |||||||||
| 12 | SUMITOMO | 8240-0182 | 0.64x0.64F | BN | 0.13 | X914M | 15 | ||
| 13 | |||||||||
| 14 | SUMITOMO | 8240-0182 | 0.64x0.64F | VT | 0.13 | X752 | 16 | ||
| 15 | |||||||||
| 16 | |||||||||
| 17 | |||||||||
| 18 | |||||||||
| 19 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT/WH | 0.50 | X906F | 13 | ||
| 20 | |||||||||
| 21 | |||||||||
| 22 | |||||||||
| 23 | |||||||||
| 24 | |||||||||
| 25 | |||||||||
| 26 | |||||||||
| 27 | |||||||||
| 28 | |||||||||
