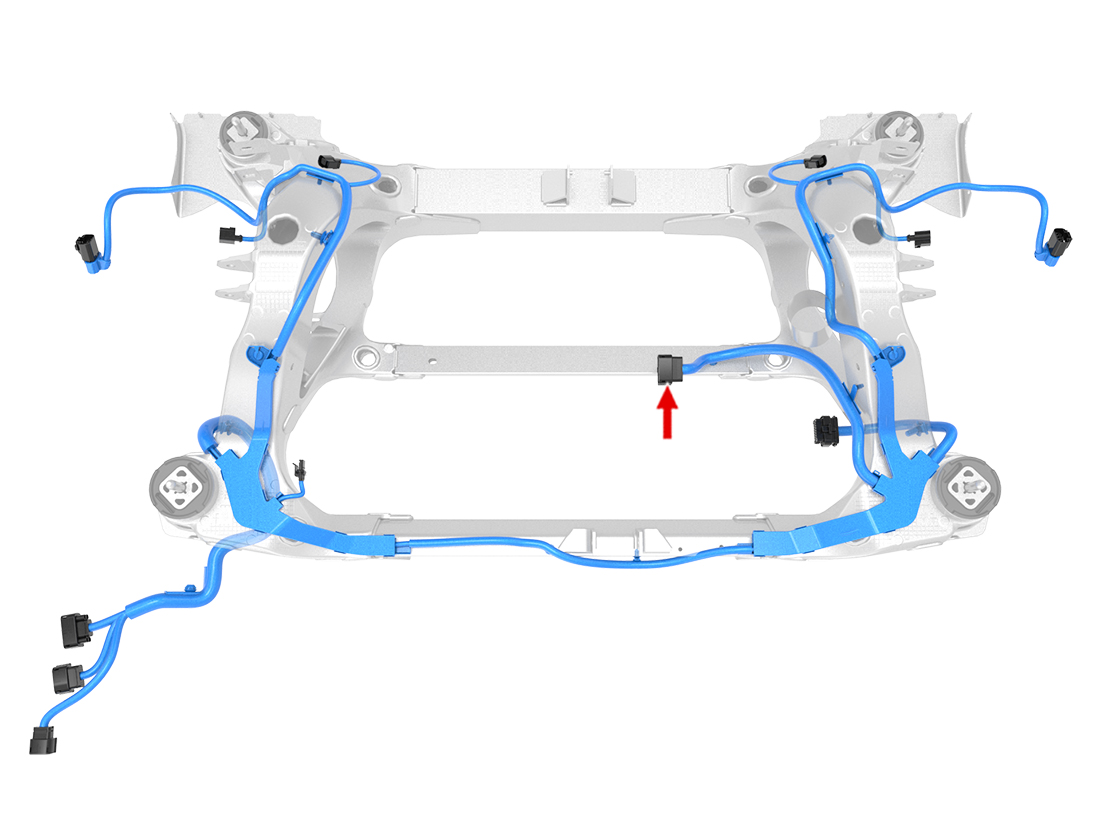

X111 - x-lhd-sop9

Tesla Part Number

1034184-10-A

Connector

MOLEX 33472-2007

Color

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	MOLEX	33001-3005	1.5x0.8F	RD	0.50	TESLA	MAT-120-240
2	MOLEX	33001-3005	1.5x0.8F	RD/WH	0.50	TESLA	MAT-120-240
3	MOLEX	33001-3005	1.5x0.8F	YE/WH	0.50	TESLA	MAT-120-240	X951F	7
4	MOLEX	33001-3005	1.5x0.8F	BN	0.50	TESLA	MAT-120-240	X951F	10
5	MOLEX	33001-3005	1.5x0.8F	RD	0.50	TESLA	MAT-120-240	X951F	2
6	MOLEX	33001-3005	1.5x0.8F	GY	0.50	TESLA	MAT-120-240	X951F	12
7	MOLEX	33001-3005	1.5x0.8F	GN	0.50	TESLA	MAT-120-240	X951F	3
8
9
10	MOLEX	33001-3004	1.5x0.8F	RD/BK	0.75	TESLA	MAT-120-240	X951F	1
11	MOLEX	33001-3005	1.5x0.8F	YE	0.50	TESLA	MAT-120-240	X951F	15
12	MOLEX	33001-3005	1.5x0.8F	BU	0.50	TESLA	MAT-120-240	X951F	4
13	MOLEX	33001-3004	1.5x0.8F	RD/BU	0.75	TESLA	MAT-120-240	X951F	9
14	MOLEX	33001-3005	1.5x0.8F	VT	0.50	TESLA	MAT-120-240	X951F	11
15
16
17	MOLEX	33001-3005	1.5x0.8F	WH	0.50	TESLA	MAT-120-240	X951F	14
18	MOLEX	33001-3005	1.5x0.8F	VT/WH	0.50	TESLA	MAT-120-240	X951F	8
19	MOLEX	33001-3005	1.5x0.8F	BK	0.50	TESLA	MAT-120-240	X951F	16
20	MOLEX	33001-3005	1.5x0.8F	BN/WH	0.50	TESLA	MAT-120-240	X951F	6
