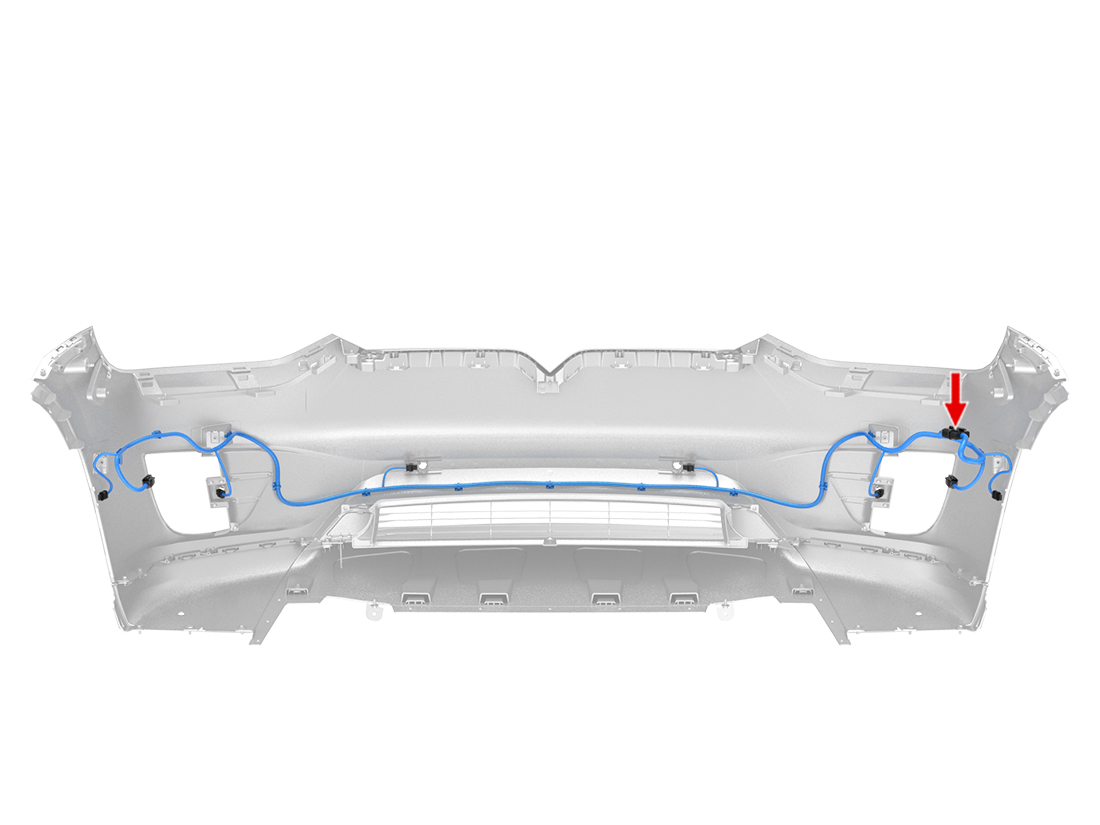

X901F - x-lhd-sop9

Tesla Part Number

1015287-00-A

Connector

MOLEX 33472-2001

Color

Connector Details:

Cavity	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1
2	RD	0.50	TESLA	MAT-120-240
3	BK	0.50	TESLA	MAT-120-240
4	BU/WH	0.50	TESLA	MAT-120-240	X140	2
5	BU	0.50	TESLA	MAT-120-240	X141	2
6	GN/WH	0.50	TESLA	MAT-120-240	X142	2
7	GN	0.50	TESLA	MAT-120-240	X143	2
8	RD/WH	0.50	TESLA	MAT-120-240	X133	2
9	BN/WH	0.50	TESLA	MAT-120-240	X134	2
10	GN	0.50	TESLA	MAT-120-240	X263	4
11	BK	0.50	TESLA	MAT-120-240
12
13	GN/WH	0.50	TESLA	MAT-120-240	X262	1
14	BN	0.50	TESLA	MAT-120-240	X262	5
15	GN	0.50	TESLA	MAT-120-240	X262	2
16	BN	0.50	TESLA	MAT-120-240	X263	2
17	BU/WH	0.50	TESLA	MAT-120-240	X263	1
18	VT	0.50	TESLA	MAT-120-240	X263	5
19
20	BU	0.50	TESLA	MAT-120-240	X262	4
