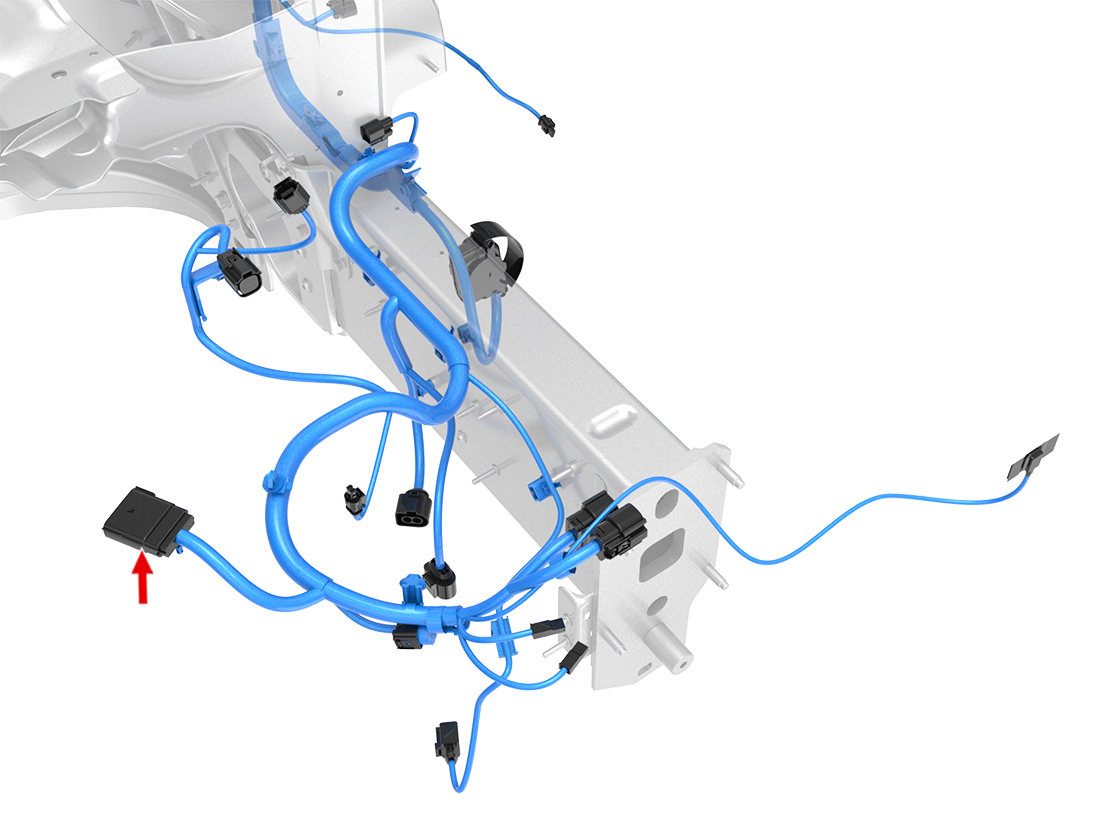

X901M - x-lhd-sop9

Tesla Part Number

1055685-00-A

Connector

MOLEX 33482-2101

Color

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1
2	MOLEX	33000-0004	1.5x0.8M	RD	0.50	TESLA	MAT-120-240	X910F	3
3	MOLEX	33000-0004	1.5x0.8M	BK	0.50	TESLA	MAT-120-240	X910F	17
4	MOLEX	33000-0004	1.5x0.8M	BU/WH	0.50	TESLA	MAT-120-240	X910F	4
5	MOLEX	33000-0004	1.5x0.8M	BU	0.50	TESLA	MAT-120-240	X910F	5
6	MOLEX	33000-0004	1.5x0.8M	GN/WH	0.50	TESLA	MAT-120-240	X910F	6
7	MOLEX	33000-0004	1.5x0.8M	GN	0.50	TESLA	MAT-120-240	X910F	14
8	MOLEX	33000-0004	1.5x0.8M	RD/WH	0.50	TESLA	MAT-120-240	X910F	15
9	MOLEX	33000-0004	1.5x0.8M	BN/WH	0.50	TESLA	MAT-120-240	X910F	16
10	MOLEX	33000-0004	1.5x0.8M	GN	0.50	TESLA	MAT-120-240	X050	4
11	MOLEX	33000-0004	1.5x0.8M	BK	0.50	TESLA	MAT-120-240	GND_FR_RH1	1
12
13	MOLEX	33000-0004	1.5x0.8M	GN/WH	0.50	TESLA	MAT-120-240	X050	11
14	MOLEX	33000-0004	1.5x0.8M	BN	0.50	TESLA	MAT-120-240	X752	6
15	MOLEX	33000-0004	1.5x0.8M	GN	0.50	TESLA	MAT-120-240	X051	21
16	MOLEX	33000-0004	1.5x0.8M	BN	0.50	TESLA	MAT-120-240	X051	20
17	MOLEX	33000-0004	1.5x0.8M	BU/WH	0.50	TESLA	MAT-120-240	X050	3
18	MOLEX	33000-0004	1.5x0.8M	VT	0.50	TESLA	MAT-120-240	X752	18
19
20	MOLEX	33000-0004	1.5x0.8M	BU	0.50	TESLA	MAT-120-240	X050	12
