X420

Tesla Part Number
1080111-01-A
Connector
AMP 1717106-2
Color
BK

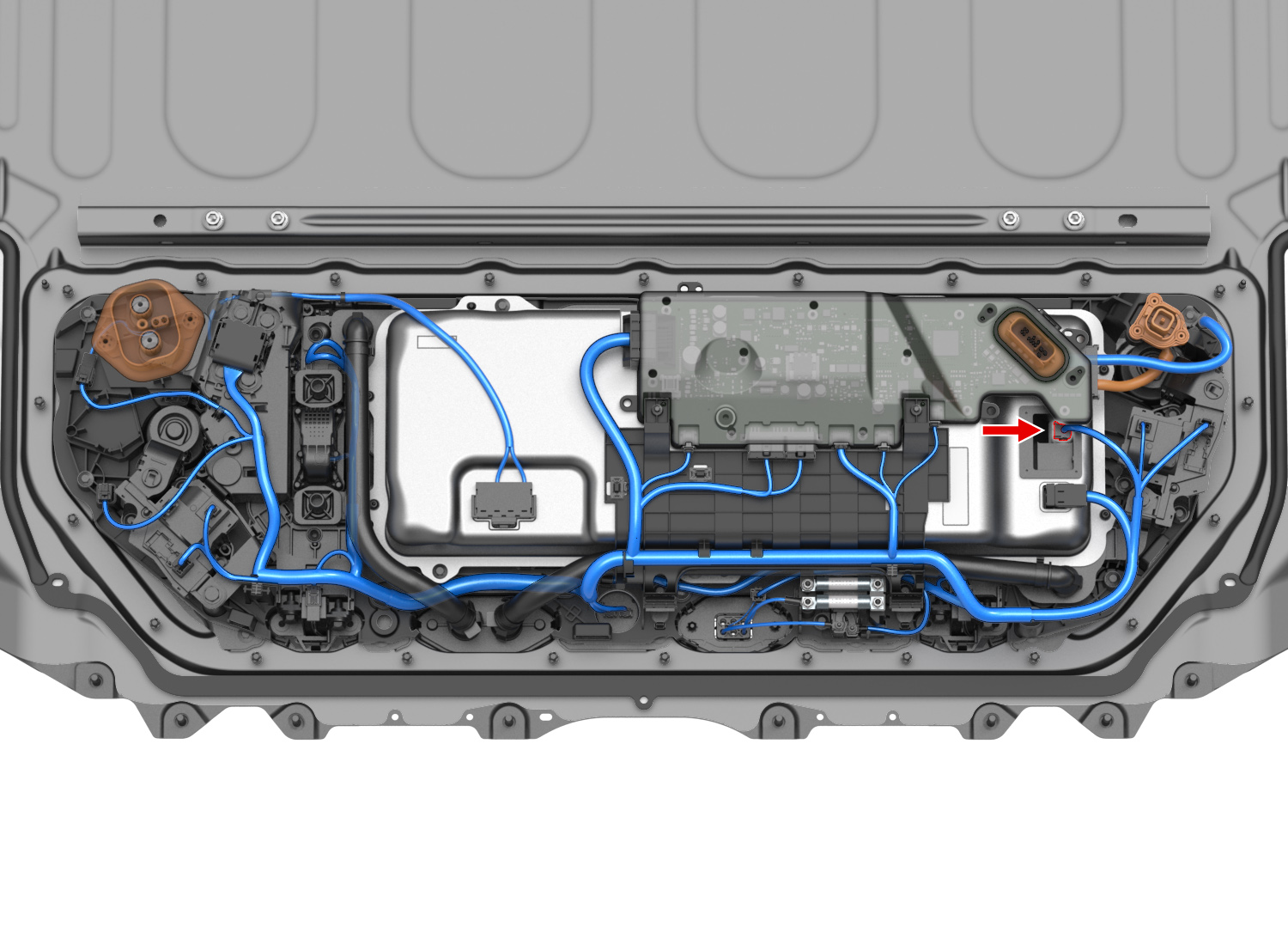

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP1674311-10.64FWH0.35X47929
2AMP1674311-10.64FWH0.35X4796
3AMP1674311-10.64FWH0.35X4795
4AMP1674311-10.64FWH0.35X4791
5AMP1674311-10.64FWH0.35X47915
6AMP1674311-10.64FWH0.35X4792
7unused
8unused
9unused
10AMP1674311-10.64FWH0.35X47926
11AMP1674311-10.64FWH0.35X47912
12AMP1674311-10.64FWH0.35X47930
