X946F

Tesla Part Number
1042591-02-A
Connector
SUMITOMO 6098-5702
Color
BU

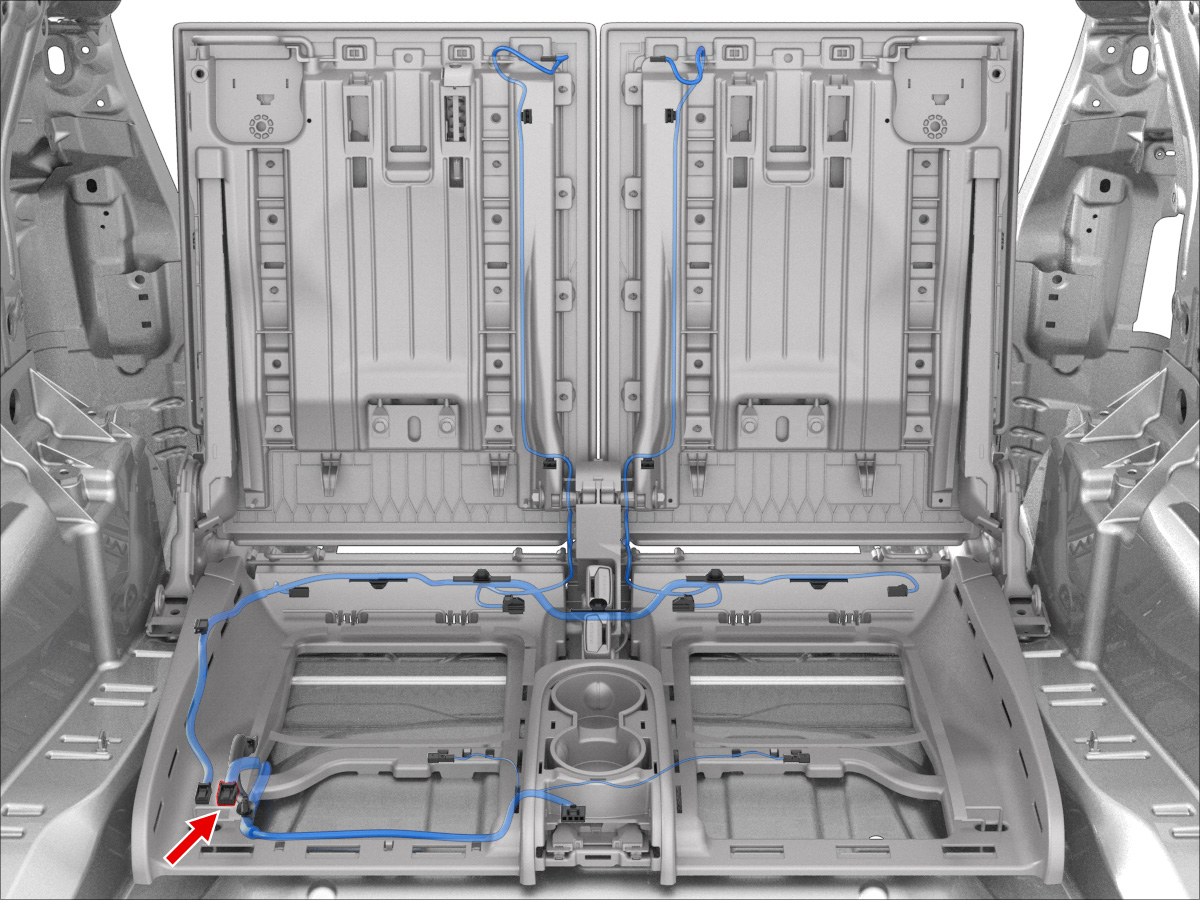

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1SUMITOMO8240-02141.5x0.64FGN2.00X660D
2SUMITOMO8240-02151.5x0.64FYE0.35X6501
3SUMITOMO8240-02151.5x0.64FGY0.35X6492
4SUMITOMO8240-02151.5x0.64FWH0.35X6491
5SUMITOMO8240-02151.5x0.64FGY0.35X6502
6unused
7unused
8SUMITOMO8240-02141.5x0.64FBK2.00X660A
