X950F

Tesla Part Number

1067989-01-A

Connector

MOLEX 33472-1607

Color

GY

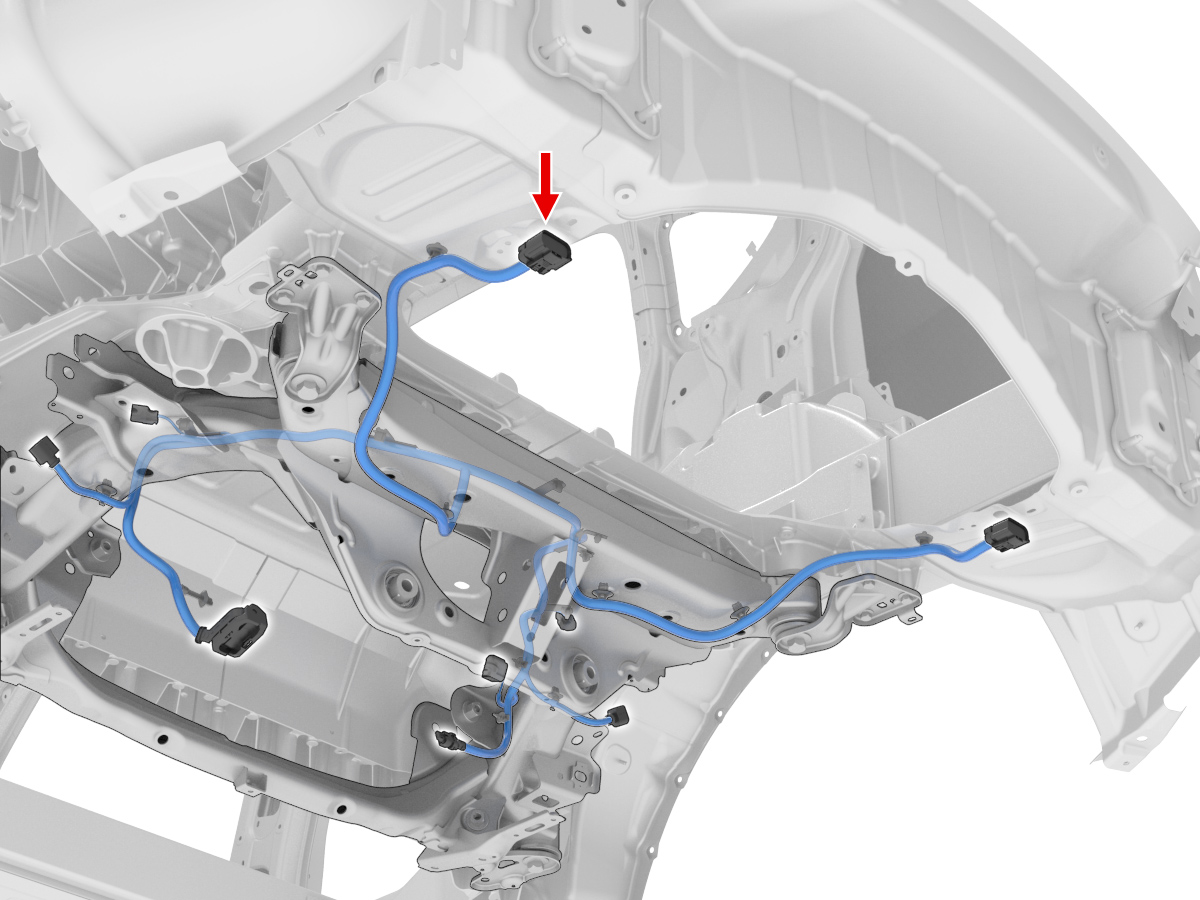

Connector Location:

Connector Pinout:

Connector Details:

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	MOLEX	33012-3004	1.5x0.8F	RD	0.35	TESLA	MAT-120-240	X090	15
2	MOLEX	33012-3004	1.5x0.8F	GY	0.35	TESLA	MAT-120-240	X090	25
3	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X090	6
4	MOLEX	33012-3004	1.5x0.8F	YE/LTBU	0.35	TESLA	MAT-120-240	X090	30
5	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X090	20
6	MOLEX	33012-3004	1.5x0.8F	RD	0.35	TESLA	MAT-120-240	X085	3
7	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X085	1
8	MOLEX	33012-3004	1.5x0.8F	WH	0.35	TESLA	MAT-120-240	X085	2
9	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X090	3
10	MOLEX	33012-3004	1.5x0.8F	VT	0.35	TESLA	MAT-120-240	X090	22
11	unused
12	MOLEX	33012-3002	1.5x0.8F	BK	1.00	TESLA	MAT-120-240	X092	3
13	unused
14	MOLEX	33012-3004	1.5x0.8F	BN	0.35	TESLA	MAT-120-240	X090	14
15	MOLEX	33012-3004	1.5x0.8F	GN	0.35	TESLA	MAT-120-240	X090	24
16	MOLEX	33012-3004	1.5x0.8F	VT	0.35	TESLA	MAT-120-240	X090	5
