X492

Tesla Part Number
1086373-00-A
Connector
AMP 2177587-1
Color
BK

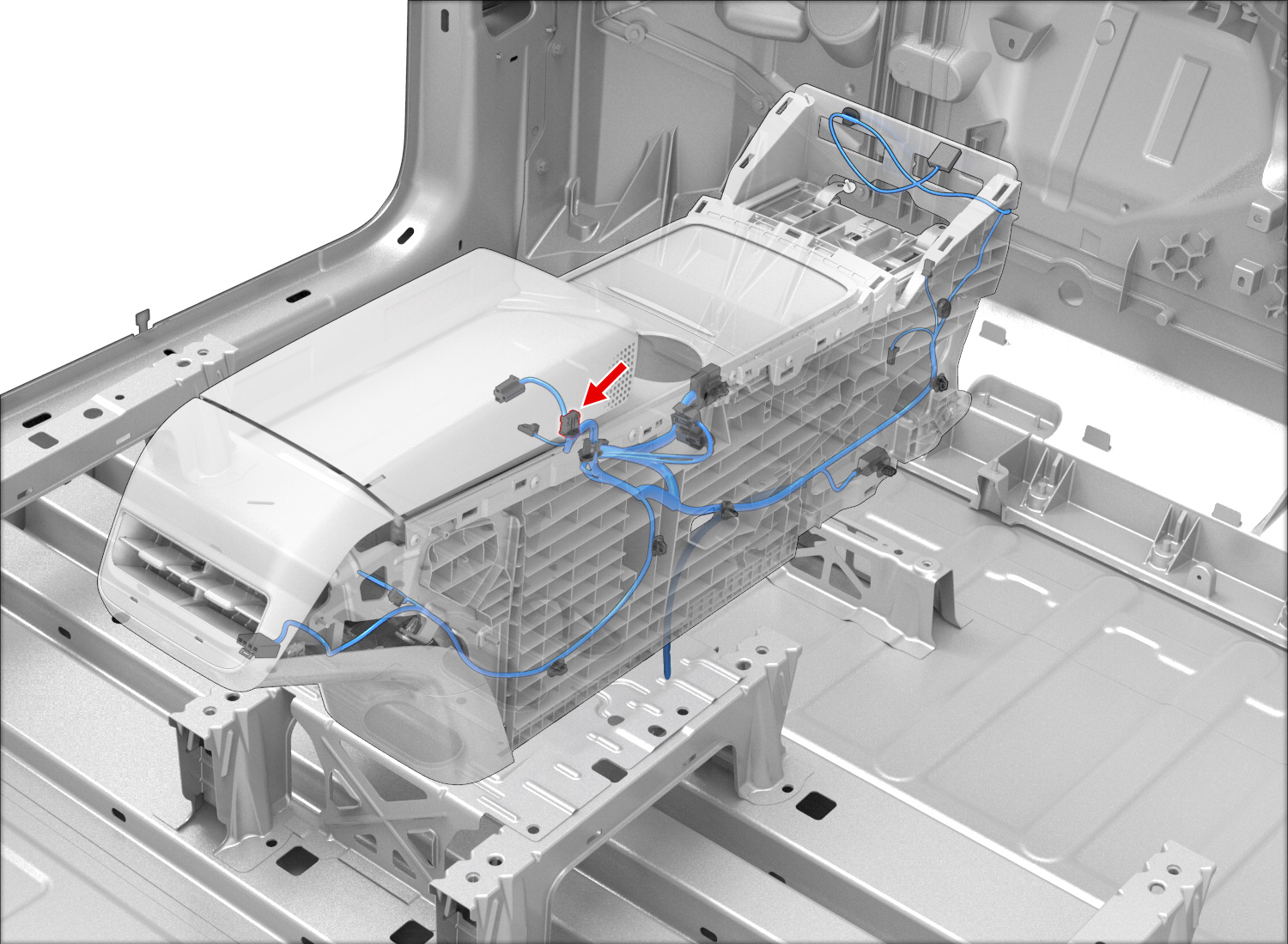

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP2-1703930-10.50x0.40FYE0.35X930M4
2AMP2-1703930-10.50x0.40FBK0.35
3AMP2-1703930-10.50x0.40FGN0.35X930M13
4AMP2-1703930-10.50x0.40FVT0.35X930M12
5AMP2-1703930-10.50x0.40FBN0.35X930M19
6AMP2-1703930-10.50x0.40FBN/WH0.35X930M18
7AMP2-1703930-10.50x0.40FWH0.35X930M9
8AMP2-1703930-10.50x0.40FBU0.35X930M10
9AMP2-1703930-10.50x0.40FGN0.35X930M17
10AMP2-1703930-10.50x0.40FBU0.35X930M16
11unused
12unused
